徑向力Fr[N]
指垂直作用于軸向力的一個力，它的作用點與軸端有一定的軸向距離 (X2)，這個點成一個杠桿點。橫向力形成一個彎撓力矩。
使用系數fs
使用系數表現減速機的應用特性，它考慮到減速機的負載類型和每日工作時間。(選型說明中有詳細數據)
安全系數S
安全系數等于減速機的額定輸入功率與電機功率的比值。
軸套

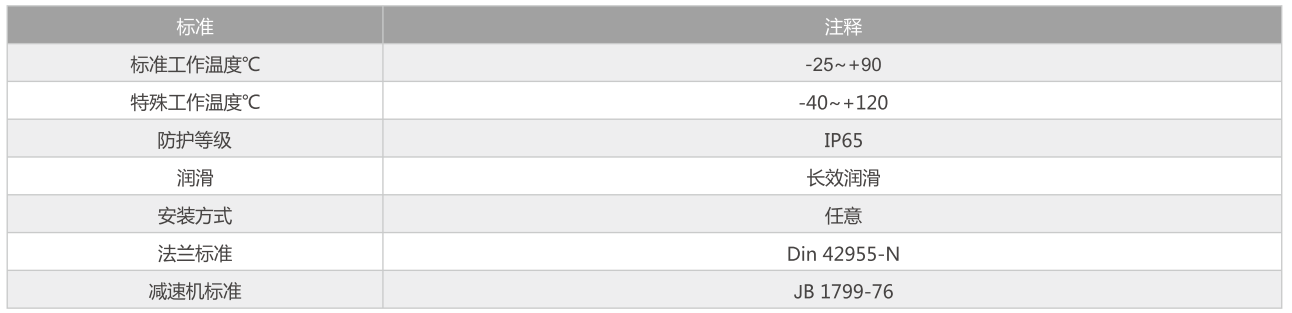

電機軸直徑小于減速機夾緊毅時，須加一個軸套來抵消直徑差距。減速機符合的標準如下:
速度比i
表示減速機改變某一運動的3個主要參數值的值，即通過減速機的速比來改變轉速、扭矩和慣性力矩。
空載扭矩[NM]
指加載到減速機上以克服齒輪箱內的摩擦力的力矩。樣本所標值是在轉速為3000rpm，環境溫度20C時測得的。
額定輸出扭矩TN[NM]
指減速機長時間(連續工作)可以加載力矩(無磨損)，條件應滿足負載均勻，安全系數S=1，理論壽命為20000小時:T2N值遵守TSODP 6336齒輪標準與ISO 281軸承標準。
額定輸入轉速n1[rpm]
減速機的驅動速度，如減速機與電機直接相連，則轉速值與電機轉速相同。本書中的額定輸入轉速是在環境溫度為20C的條件下測得的，環境溫度較高時請降低轉速n1。
平均壽命[h]
指減速機在額定負載下，額定輸入轉速時的非連續工作時間。
弧分[Arcmin]
一度分為60弧分(60 Arcmin=60’)，如回程間隙標為1Arcmin時，意思是說齒輪箱轉一圈，輸出端的角偏差為1/60°。在實際應用中，這個角偏差與軸直徑有關b=2·π·r·a°/360°。就是說，輸出端半徑為500mm時，齒輪箱精度為jt=3’時，減速機抓一圈的偏差為b=0.44mm。
軸向力Fa[N]

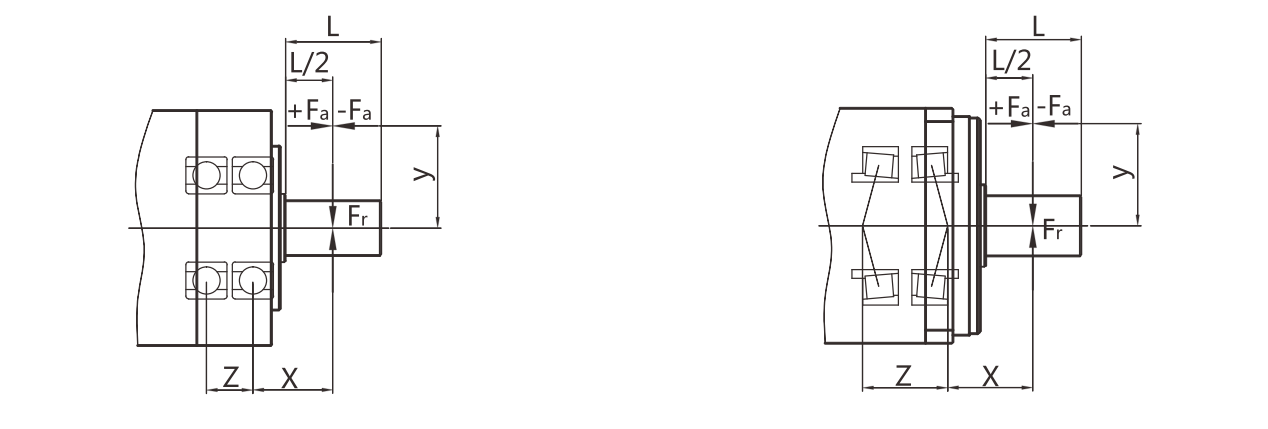

是指在平行于軸心的一個力，它平行于輸出軸。它的作用點與輸出軸端有一定的軸向偏差 (y)時，會形成一個額外的彎撓力矩。軸向力超過樣本所示的額定值時，須用聯軸節來抵消這種彎撓力。
定位精準度
在高速機械往復運動中做到精確定位的關鍵在于盡量減小通過運動產生的角偏差，定位精確度取決于兩個值，一是與加載有關的偏轉角，涉及到回程間隙與扭轉剛度，二是與運動控制有關偏轉角，涉及到同步偏差問題。
傳動效率
指輸出功率與輸入功率的比值。由于摩擦引起的功率損失使得有效率總是<1(100%)，樣本中所標注的效率是減速機在滿負荷運動情況下所測得的。
回程間隙jt[Arcmin]
指減速機輸出軸與輸入端的最大偏差角，測量時先將齒輪輸入端固定住，然后再輸出端用力矩儀加載一定力矩(2%T2B),以克服減速機內的摩擦力。
轉動慣量J[ Kgcm2]
表示一個物體盡力保持自己轉動狀態《靜止或轉動) 特性的一個值，樣本中的值均指輸入端。
噪音[dB]
成套設備選用低噪音減速機，有助于環境和健康保護，速比與轉速直接影響到噪音水平，一般是轉速越高，噪音越大:速比越大，噪音越小。樣本中的值是在輸入轉速為3000rpm/nin時，不帶負載，離減速機一米測量的。
慣量比λ
指負載慣量與傳動系統慣量(電機加上減速機)的比值。該比值決定了系統的可控性。λ值越大，各轉動慣量差值越大，高動態的動作過程就越難精確控制，建議盡可能將λ值控制在<5。減速機可將負載慣量降低1/i2。
轉速n
減速機選型時必須要考慮的兩個轉速是最大輸入轉速和額定輸入轉速。為間歌工作制選用減速機時，要考慮不能超過最大輸入轉速nlmax。為連續工作制選用減速機時，要考慮不能起出最大額定轉速nN。額定轉速受到減速機外殼溫度的限制，這個溫度不能超過90C。從下圖中可以看出，環境溫度越高時，減速機的溫度也提前達到額定溫度，換句話說，在環境溫度高時必須降低轉速。
