新聞來源：立三機電發布日期：2020-04-23

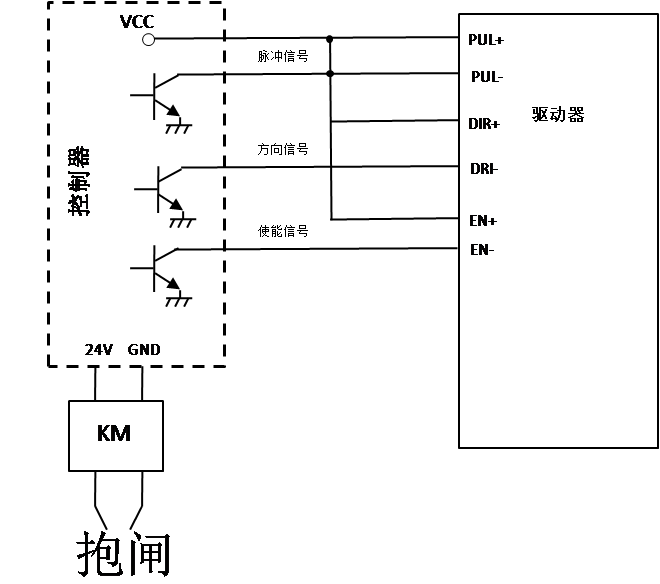

剎車步進電機主要適合垂直運動的傳動，剎車器只需外接12~24VDC即可，當步進電機斷電時，剎車瞬間啟動，起到固定電機軸的作用，解決步進電機斷電時電機仍可以維持鎖死狀態，目前57，86，110系列兩相或三相電機都可以裝剎車裝置。該制動器以電磁方式形成氣隙，并適用于須使移動的較重物體在短時間內減速或限制性停留并提供所產生的制動力矩（即使在電源中斷時）的各個領域。該制動力借助于一個壓縮彈簧或一個永磁體產生，對于所有制動器，必須連接一個DC24V電壓，以形氣氣隙。帶剎車步進電機廣泛用于半導體設備，邦定機，包裝機械，紡織機械，數控機床，生物光析檢測儀器，各種工作站，光學檢測設備，激光調焦設備，連錐機，汽車檢測設備。傳統的電機剎車控制模式一般為PLC控制繼電器給剎車供電，設備斷電就斷開剎車電源，設備上電就接通剎車電源，不過由于步進電機使能的滯后性，上電時，剎車電源最好是延時通電，不然會下墜一段距離。
傳統剎車
深圳市立三機電有限公司（步進電機驅動器生產廠家）
傳統的控制模式在使用時有以下缺點：
1. 剎車發熱大，一般工作一段時間，剎車溫度可到90攝氏度以上。造成剎車壽命縮短，安全隱患等。
2. 對繼電器，PLC等外部器件依賴信高，如果那個環節出問題，容易損壞電機或抱閘！比如在運動狀況下如果繼電器損壞，剎車失電抱死，造成剎車損壞。
3. 成本相對過高，接線麻煩。

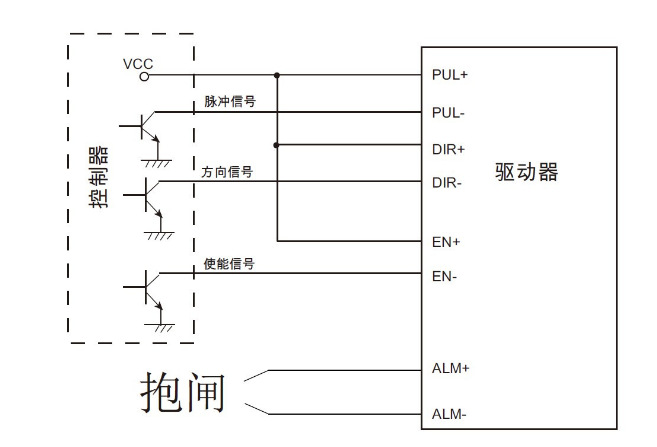

為此立三機電特別開發了帶剎車控制型驅動器，在傳統驅動器的基礎上，通過ALM接口輸出一個電壓信號連接剎車（抱閘）。其工作原理是上電后當電機處于使能態，輸出一個瞬間24V電壓打開抱閘，抱閘打開后降低輸出電壓至11V，維持抱閘處于松開狀態。其特點如下：
1. 接線簡單。
2. 由于工作電壓點，所以溫升低，基本和步進電機保持一致，實測溫升10幾度。
3. 可靠性高，由步進驅動器直接控制電機和抱閘，能百分百保證在電機轉動時抱閘始終處于松開狀態，如果抱閘出現故障，驅動器會立即報警，電機停止轉動，防止損壞電機及抱閘。
4. 節約成本，省掉繼電器等外部器件。
立三剎車
