步進電機控制器是控制步進電機運動的關鍵組件之一，正確的接線是確保步進電機正常運行的重要前提。本文將介紹步進電機控制器的接線圖，幫助用戶正確連接步進電機控制器，實現電機的準確控制和運動。

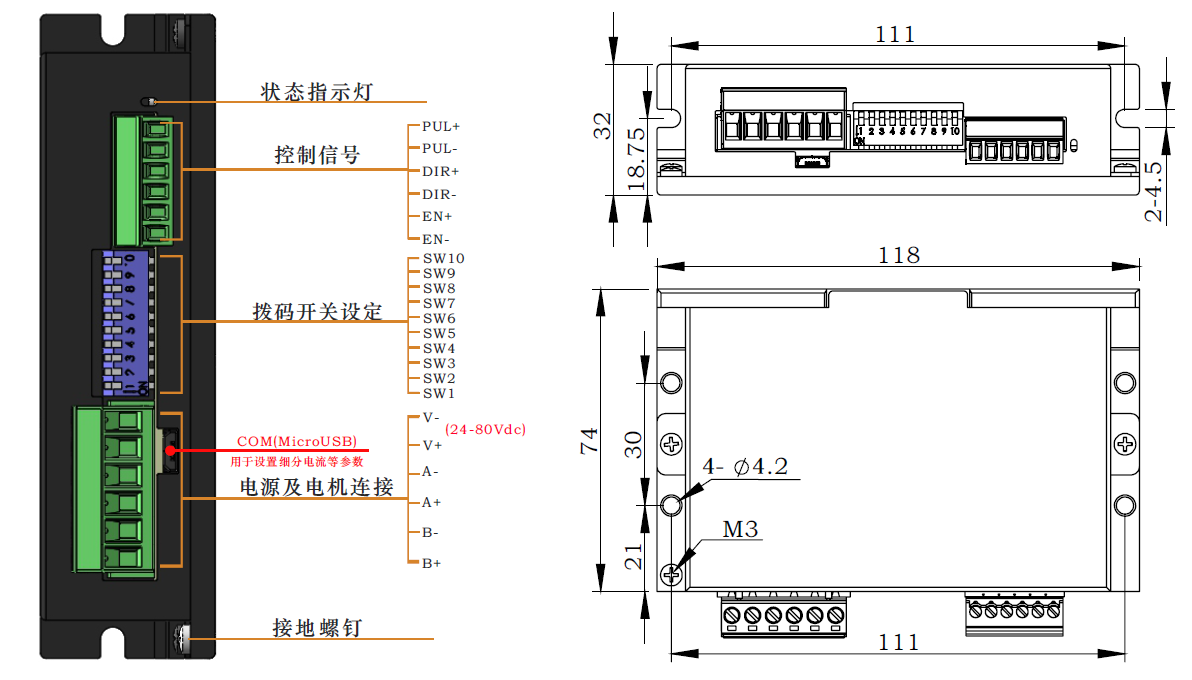

步進電機控制器接線圖：
接線說明：
電源接口： 將電源正負極分別連接到控制器的電源接口，確保電源電壓符合控制器的額定電壓范圍。
步進電機接口： 將步進電機的四根導線依次連接到控制器的步進電機接口，通常為A+、A-、B+、B-。
步進電機控制接口： 根據具體控制需求，連接外部控制設備，如PLC、微控制器等。
限位開關接口： 如有需要，可以連接限位開關到控制器的限位開關接口，用于控制步進電機的停止位置。
報警信號接口： 連接報警信號輸出到外部設備，用于監測步進電機的工作狀態。
信號地接口： 將信號地線連接到控制器的信號地接口，確保信號傳輸?shù)姆€(wěn)定性。
其他接口： 根據實際需要，連接其他相關設備或傳感器，如編碼器、溫度傳感器等。
注意事項：
在接線過程中，務必仔細閱讀控制器的使用手冊，并按照手冊提供的接線圖進行正確連接，避免因接線錯誤導致設備損壞或安全事故發生。
在連接步進電機時，注意正確區分步進電機的相序，通常情況下，步進電機的A相和B相分別連接到控制器的A+、A-、B+、B- 接口。
接線完成后，務必對接線進行仔細檢查，確保所有接口連接牢固，接線正確，避免因接觸不良或接線松動導致的故障。
結論：
正確的接線是步進電機控制的重要保障，本文介紹的步進電機控制器接線圖提供了一種標準的接線方式，幫助用戶正確連接步進電機控制器，確保步進電機的正常運行和穩定控制。在實際操作中，用戶應根據具體設備和控制要求，結合控制器的使用手冊進行正確接線，并進行必要的測試和調試，以確保系統的穩定性和可靠性。
