步進電動機幾個典型的應用實例
1．針式打印機驅動
針式打印機利用機械和電路驅動的原理，使打印針擊中色帶和打印介質，然后打印出網點矩陣，再組成網點矩陣的字符或圖形，完成打印任務。從結構上來看，針式打印機由打印機械機構和驅動控制電路組成。打印過程中三個機械運動：所述打印頭的橫向運動，以及燒制所述針的針運動及打印紙張的縱向運動。這些運動控制都是由軟件進行控制技術驅動，管理系統可以通過學習一些精密工程機械來執行的，其中打印頭驅動就是利用步進電動機及減速齒輪裝置，由同步齒形帶驅動字車橫向運動，其步進速度由一個基本單元時間內的驅動脈沖數來決定-改變步進速度即可得到改變打印字距。
2．軟磁盤驅動
軟盤存儲器是一個非常簡單的計算機的外部信息存儲裝置。當軟磁盤插入驅動器后，伺服控制電動機可以帶動發展主軸進行旋轉，使盤片在盤套內轉動。磁頭安裝在磁頭承載部件，磁頭架由步進電機驅動。步進角被轉換成磁頭的位移。從而進行讀寫磁盤數據。步進電動機每進一步，磁頭移動為一個磁道。
3．電腦繡花機驅動
電腦繡花機是在電腦縫紉機的基礎上發展。多年來一直由機械工程技術占統治地位的縫紉機領域，自20世紀70年代引入我國電子技術后．開始發展進入微機控制的機電一體化經濟時代。 計算機縫紉機是四軸數控的微處理器。兩個步進電機的數控系統xy方向驅動以平面運動階段，同時監測驅動繡針，主軸電機的旋轉運動，從而使XY載物臺的間歇和控制針。在此研究基礎上．電腦縫紉機還加入了斷線檢測、數據進行存儲管理等功能模塊．使其提高工作環境穩定、便捷。
4.電腦繪圖儀
步進電機可以被精確地將脈沖量轉換為角位移或直線位移，是典型的離散元件，可以很容易地構成開環或閉環控制系統，可以用數字控制的計算機來執行，廣泛應用于各種設備或裝置來實現速度，角度，或位置和軌跡控制。例如，在繪圖儀中，可使用一個步進電機對繪圖筆進行x、y軸方向的位置信息控制，使得繪圖筆可以在精確管理允許應用范圍以及內在平面上繪出自己需要的軌跡變化曲線
5.機械加工設備

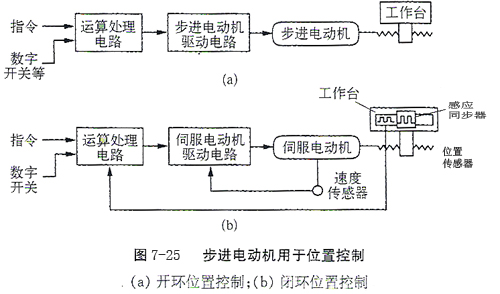

步進電機也被廣泛應用于機械加工設備中作為執行器來驅動機械運動部件。當使用開環控制系統時系統結構簡單，具有一定精度的運動控制。在數控加工機床中，要使工作臺或刀架的驅動發展達到一個更高的運動或定位系統精度，可采用能精確數據測量工作臺或刀架位置、位移的傳感器（如碼盤編碼器、光柵或磁珊傳感器、感應同步器等）進行不同位置信息反饋，也可用通過速度傳感器反饋來控制研究電機實際轉速，如圖7-25所示
上面的例子中體現了步進電動機部分的應用，事實上，由于步進電機控制的靈活性，性能可靠，長期積累誤差不適合于數字控制的各種優點等被廣泛應用于數字各種工業加工設備，自動化生產線，自動化控制儀表，計算機及辦公自動化設備，甚至家用電器。
