低壓直流無刷-伺服驅動器是一款新型運動控制系統，采用普通無刷電機，通過增加編碼器的方式，達到力矩模式，速度模式或位置模式的運行效果。對比常規的伺服系統，雖然轉矩脈動，低速平滑程度，動態響應不如伺服，但勝在成本低，經濟實用。因此，推薦該系統主要應用于有走位置需求且成本控制較為嚴格的場景，比如繞線機，點膠機等。
同時，該驅動適配伺服電機，也能較大提升運行性能。

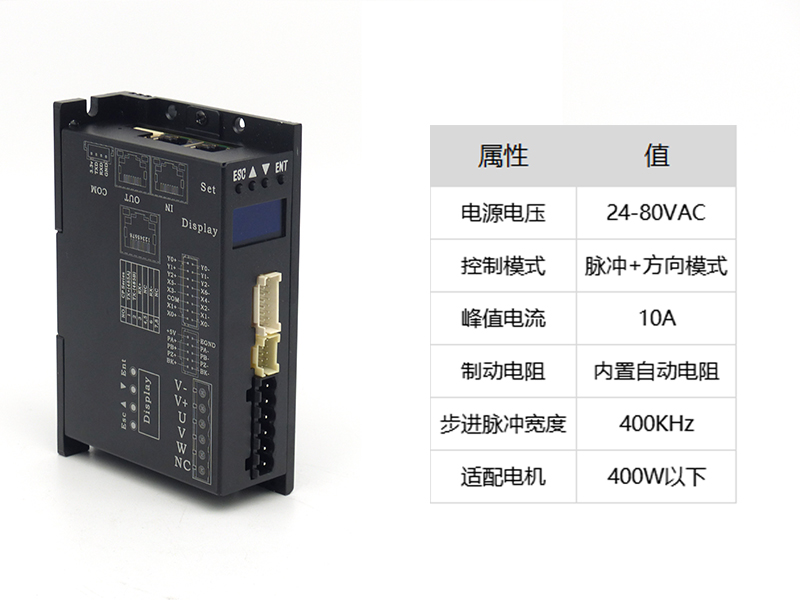

低壓直流無刷-伺服驅動器產品參數

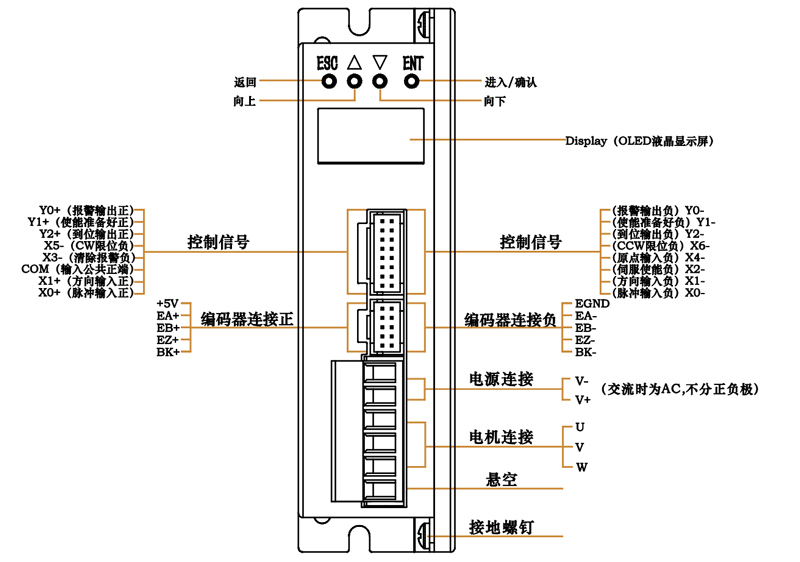

低壓直流無刷-伺服驅動器產品示意圖
低壓直流無刷-伺服驅動器產品功能
顯示及按鍵操作
?實時監控。
?報警彈窗，并存儲報警代碼。
?在線調參。
轉矩-轉速-位置控制
低壓直流無刷-伺服驅動器轉矩模式：
?數字量給定力矩：轉矩設定，過速報警。
?轉矩-速度-轉矩模式：轉矩模式下，切至轉速控制，當檢測到堵轉在切入至轉矩模式。
應用工況：模擬夾，抓，推等動作。相較于單純轉矩模式，效率高，可控性好。
注：短時輸出最大力矩，長期輸出額定力矩。
低壓直流無刷-伺服驅動器轉速模式
?模擬量給定-電位器調速（需定制）：梯形加減速可調，需定制。
?速度多段（按照時間觸發）：按照設定時間觸發電機轉速自動切換。
?jog模式：按照設定速度一直運行，一般用于測試。
注：轉速控制模式下，轉速精度誤差為百分之1以內。
低壓直流無刷-伺服驅動器位置模式
?脈沖方向，雙脈沖，正交脈沖：最大輸入截止脈沖頻率400k，電子齒輪比可調。
?位置多段指令：16段位置多段指令，可根據設置目標位置，并延時觸發下一段位置命令。
?寸動指令：按照設定的數字位置運動，一般用于測試模式。
注：位置控制模式下，位置精度誤差為±1個脈沖。
電機自校準磁編
?出廠，固化電機校準點：在出廠時，將電機校準點寫入至驅動器，永久保存。若更換電機，需進行下述步驟，進行校準。
?出廠后更換電機，需發校準命令：驅動收到校準命令，開始進行校準程序，自動校準。校準完成后，自動存儲，永久保存。
低壓直流無刷-伺服驅動器產品定位
適用于高速（500-10000rpm），需要走位置（±10脈沖）的運動控制行業。
本產品不適用于需要高響應，高精度及低速的場景。
特點：
?高速，保持力矩。優于步進，類似傳統無刷。
?位置精度。相比傳統無刷精度更高。
?價格便宜。比伺服更具性價比。
