新聞來源：發布日期：2021-11-17
?IC28系列集成式電機，是立三機電最新研發的重磅之作。它將步進系統中的驅動器和步進電機集成為一個整體，不僅極大地節省安裝空間，同時將繁瑣的接線流程簡化，增強了步進系統的實用性，為您節約設計成本和時間成本，是您選用步進系統方案時的首選。
IC系列同時繼承了EC系列產品集控制和驅動于一體的優秀特性。即可外部脈沖控制又可內置編程控制。
產品特性
?工作電壓范圍：22-40V(推薦使用24VDC)
?驅動輸出電流：0.2~2.0A
?控制模式
位置模式：脈沖方向控制、雙脈沖控制、上位機指令控制。
速度模式：I/O控制速度模式、上位機指令控制。
?通訊方式
TTL
?輸出力矩范圍：0.08~0.24N.m
?1000線編碼器反饋
?3路數字量輸入，高電平可直接接收5~24V直流電平，最大頻率300KHz
2組獨立數字量輸出,集電極OC輸出，最高耐壓30V,最大灌入或輸出電流50mA。
?可用LEESN-CONFIG軟件實時監控，內置編程等。
產品優點
1、體積小巧，節約安裝空間。
2、驅控一體，可內置編程。
3、閉環控制，位置精準。
4、把接線化繁為簡，節省設計成本和生產成本。
5、支持單雙脈沖，IO控制，CANopen，RS485等控制模式。
6、外置USB設置串口，參數調整方便。
7、內置磁編，上電電機保持靜止。
8、電機采用大力矩的電機，同體積比同類產品力矩大1/3。
9、電路采用變壓器隔離
10、獨立式接口

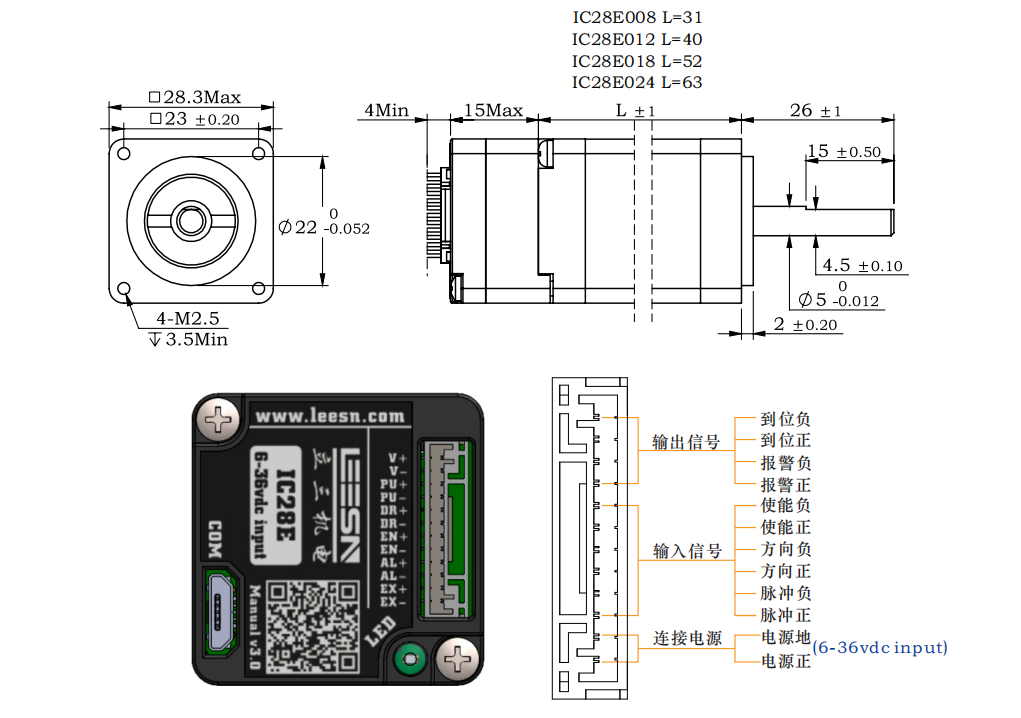

產品示意圖及機械安裝圖
實拍圖
