步進電機基本工作原理
步進電動機主要特征是其軸通過執行步進（即以固定的角度移動）來旋轉。此效果是由電動機的內部結構，并通過簡單地計算步驟的執行方式即可知道軸的準確角位置，而無需傳感器。此功能還使其適用于廣泛的應用程序。 步進電機的工作原理與所有電動機一樣，步進電動機具有固定部分（定子）和活動部分（轉子）。在定子上有齒，通過線圈連接。而轉子是永磁體或可變磁阻鐵芯。圖1 示出了表示電動機截面的圖，其中轉子是可變磁阻鐵芯。
圖1：步進電機的橫截面
步進電機的基本工作原理如下：通過給一個或多個定子相通電，線圈中流動的電流會產生磁場，并且轉子與該磁場對齊。通過依次提供不同的相位，轉子可以旋轉特定的位移量以達到所需的最終位置。圖2顯示了工作原理。首先，線圈A通電，轉子與其產生的磁場對齊。線圈B通電后，轉子順時針旋轉 60°以與新磁場對準。線圈C通電時也會發生同樣的情況。在圖中定子齒的顏色表示由定子繞組產生的磁場方向。
圖2：步進電機工作原理
步進電機的類型和構造
步進電機的性能（無論是分辨率（或步長），速度還是扭矩 ）都受構造細節的影響，同時，這也可能會影響電機的控制方式。實際上，并非所有步進電機都具有相同的內部結構（或構造），因為轉子和定子的配置不同。
轉子
對于步進電機，基本上有三種類型的轉子：

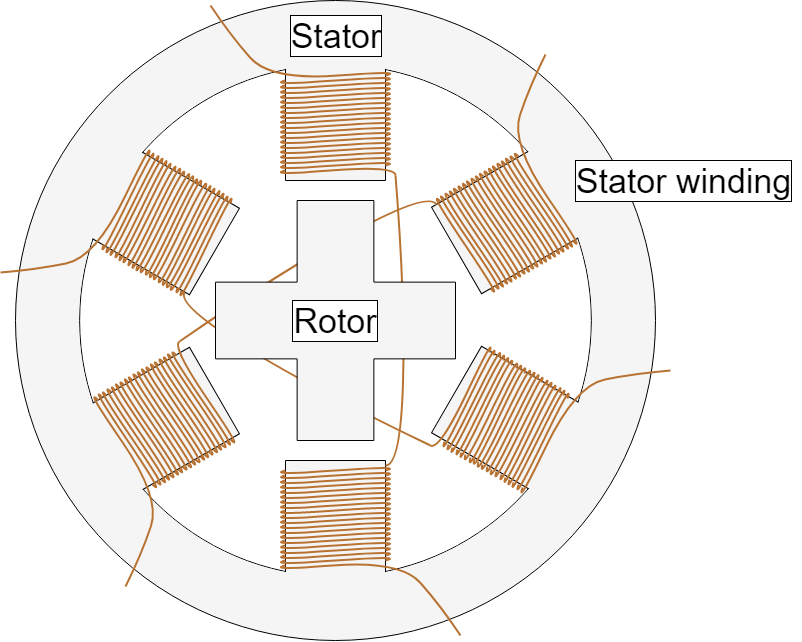

永磁轉子：轉子是與定子電路產生的磁場對準的永磁體。該解決方案保證了良好的扭矩以及制動扭矩。這意味著，即使線圈沒有通電，電動機也將抵抗位置變化。該解決方案的缺點是它具有較低的速度和較低的分辨率。圖3示出了永磁體步進電動機的一部分的圖示。
圖3：永磁步進電機
可變磁阻轉子： 轉子由鐵芯制成，并具有使其與磁場對準的特定形狀（請參 見圖1和圖2）。通過這種解決方案，更容易達到更高的速度和分辨率，但是它產生的扭矩通常更低，并且沒有制動扭矩。

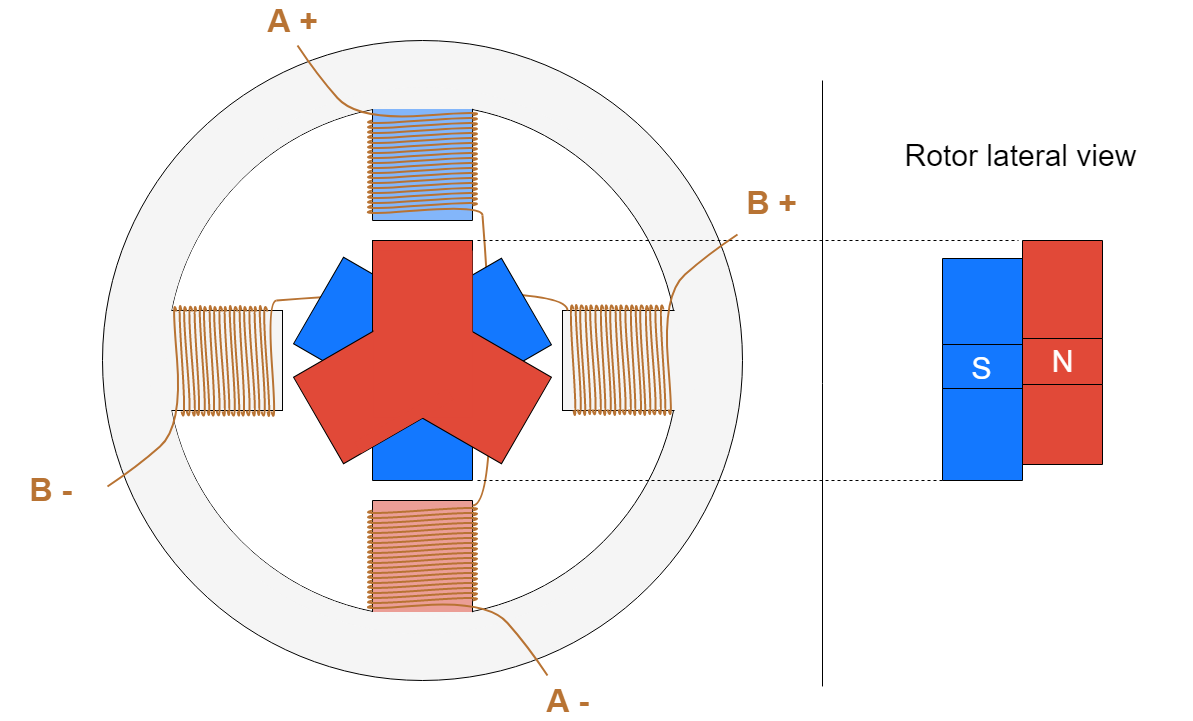

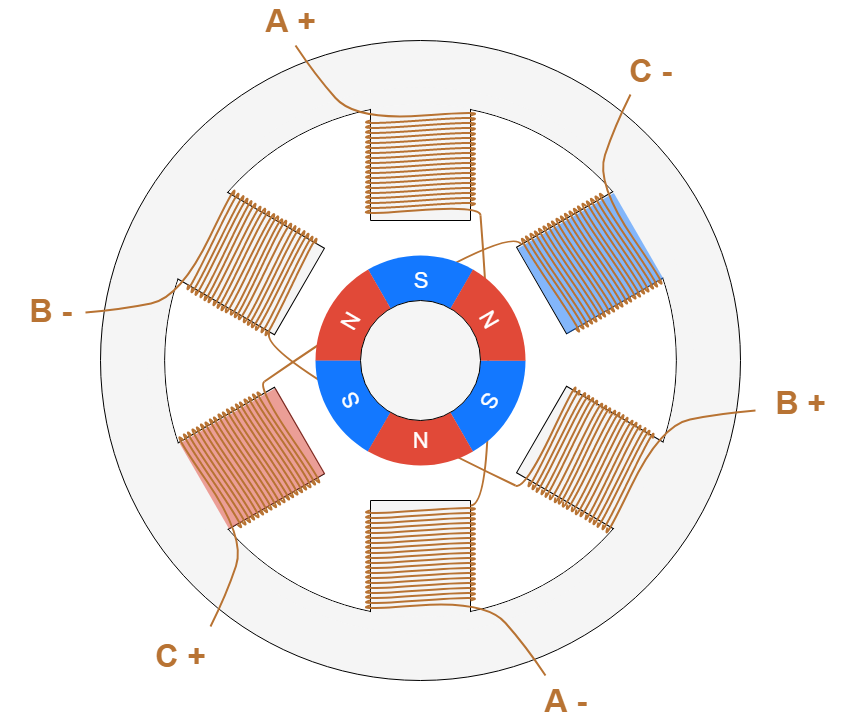

混合轉子： 這種轉子具有特定的結構，是永磁體和可變磁阻版本的混合體。轉子有兩個帶有交替齒的蓋，并軸向磁化。這種配置使電動機既具有永磁體又具有可變磁阻形式的優點，特別是高分辨率，速度和扭矩。這種更高的性能要求更復雜的結構，因此需要更高的成本。圖4顯示了該電動機結構的簡化示例。線圈A通電后，N磁化帽的齒與定子的S磁化齒對齊。同時，由于轉子的結構，S磁化的齒與定子的N磁化的齒對齊。盡管步進電動機的工作原理是相同的，但實際電動機的結構卻更復雜，齒數比圖中所示的要多。大量的齒使得電機可以減小至0.9°的小步長。
圖4： 混合式步進電機
定子
定子是電動機的一部分，負責產生將與轉子對齊的磁場。定子電路的主要特征包括其相數和極對數以及導線配置。相數是獨立線圈的數目，而極對數則表示每個相如何占據主要的齒對。最常用的是兩相步進電動機，而不太常用的是三相和五相電動機（請參見圖5和 圖6）。 兩相定子繞組（左），三相定子繞組（右）

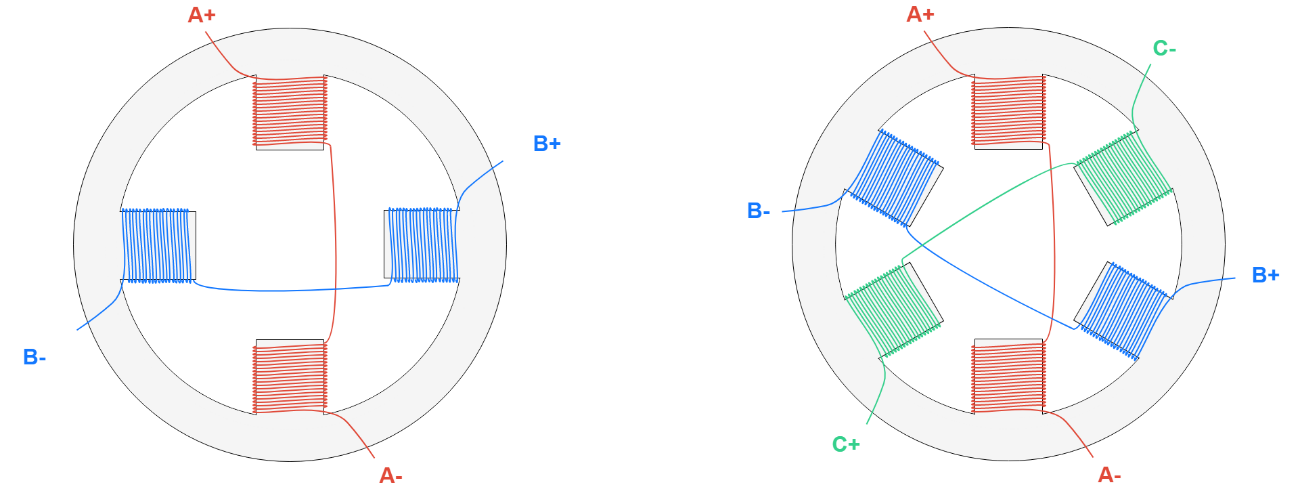

圖5：兩相定子繞組（左），三相定子繞組（右）

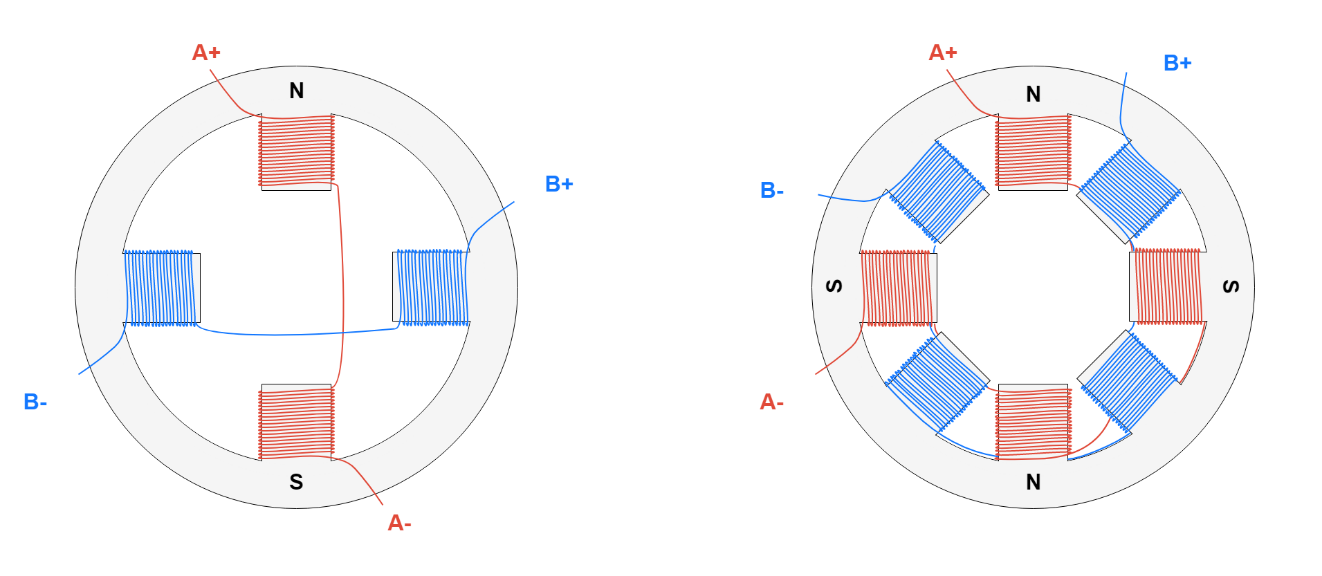

圖6：兩相單極對定子（左）和兩相偶極對定子（右）
以上就是此次介紹步進電機基本原理工作及步進電機結構部件簡介。
