大家都知道，電動機線圈需要按特定的順序通電，以產生將與轉子對齊的磁場。使用多個設備向線圈提供必要的電壓，從而使電動機正常運行。搭配電動機的設備有：
晶體管橋是物理上控制電動機線圈電連接的設備。晶體管可以看作是電控?cái)嗬m(xù)器，當其閉合時，它允許將線圈連接到電源，從而使線圈中的電流通過。每個電機相都需要一個晶體管電橋。
驅動器是一種控制晶體管激活的設備，提供所需的電壓和電流，然后由MCU進行控制。
MCU是微控制器單元，通常由電動機用戶編程，并為驅動器生成特定信號以獲得所需的電動機性能。
圖7顯示了步進電機控制方案的簡單表示。預驅動器和晶體管電橋可以包含在稱為驅動器的單個設備中。
圖7：電機控制基本方案
步進電機驅動器類型
市場上有不同的步進電機驅動器，它們展示了針對特定應用的不同功能。最重要的特性包括輸入接口。最常見的選項是：
步進/方向 –通過在步進引腳上發送脈沖，驅動器改變其輸出，以使電機執行步進，步進的方向由方向引腳上的電平確定。
Phase / Enable （相位/啟用）– F或每個定子繞組相位，Phase（相位）確定電流方向，如果該相位通電，則觸發Enable（啟用）。
PWM – 直接控制低端和高端FET的柵極信號。
步進電機驅動器的另一個重要特征是，它只能控制繞組兩端的電壓，也可以控制流過繞組的電流：
通過電壓控制，驅動器僅調節繞組兩端的電壓。產生的扭矩和執行步驟的速度僅取決于電動機和負載特性。
電流控制驅動器更先進，因?yàn)樗鼈冋{(diào)節流過有源線圈的電流，以便更好地控制產生的轉矩，從而更好地控制整個系統的動態行為。
單極/雙極電機

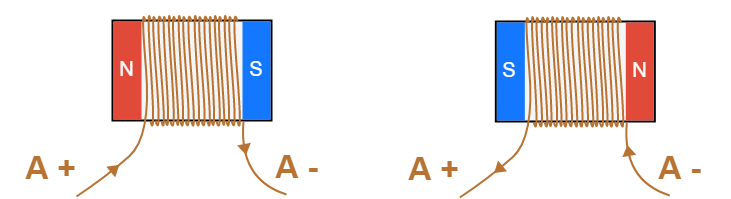

電動機的另一個影響控制的特征是定子線圈的布置，該布置確定了電流方向的變化方式。為了實現轉子的運動，不僅需要給線圈通電，還需要控制電流的方向，電流的方向決定了由線圈本身產生的磁場的方向（見圖8）。 在步進電動機中，通過兩種不同的方法解決了控制電流方向的問題。 基于線圈電流方向的磁場方向
圖8：基于線圈電流方向的磁場方向

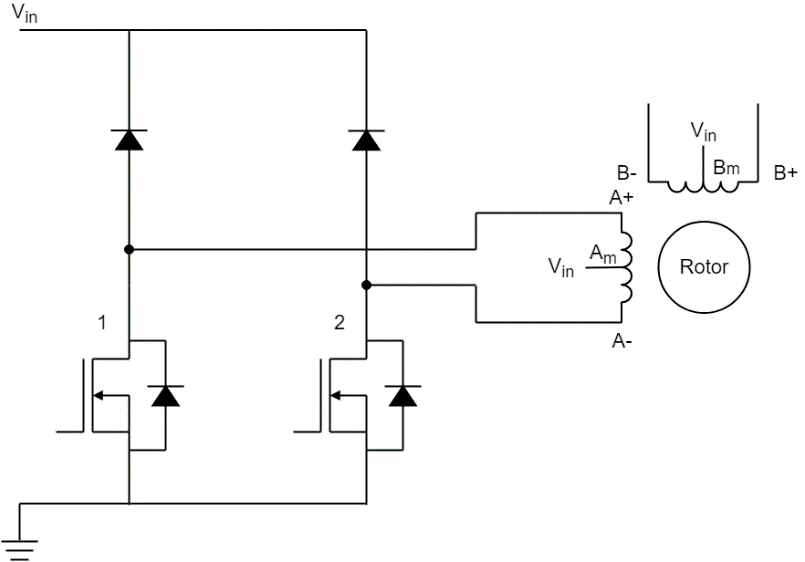

在單極步進電動機中，其中一根引線連接到線圈的中心點（請參見圖9）。這允許使用相對簡單的電路和組件來控制電流的方向。中央引線（A M ）連接到輸入電壓V IN （ 見圖8 ）。如果MOSFET 1處于活動狀態，則電流從A M流到A +。如果MOSFET 2處于活動狀態，則電流從A M流出 到A-，在相反的方向上產生磁場。如上所述，這種方法可以簡化驅動電路（僅需要兩個半導體）
圖9：?jiǎn)螛O步進電機驅動電路

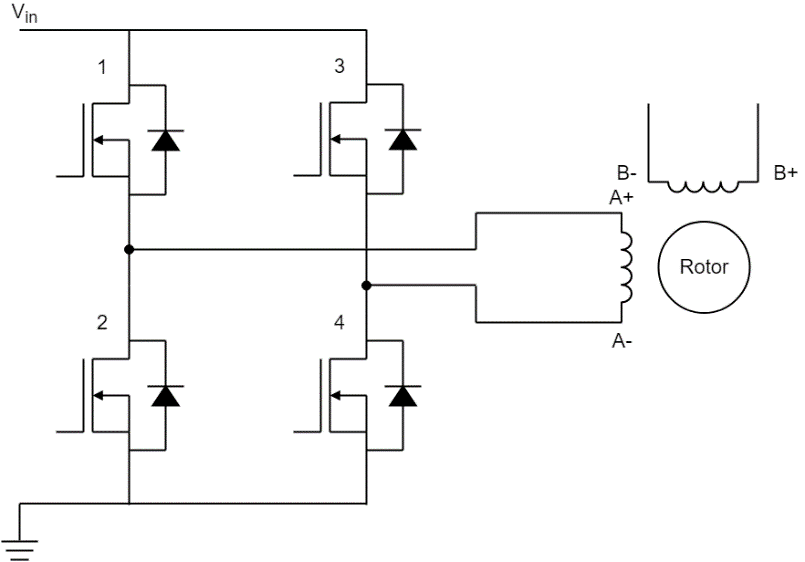

在雙極步進電機中，每個線圈只有兩條引線可用，并且為了控制方向，必須使用H橋（請參見圖10）。如圖8所示，如果MOSFET 1和4處于活動狀態，則電流從A +流向A-，而如果MOSFET 2和3處于活動狀態，則電流從A-流向A +，在相反的方向上產生磁場。該解決方案需要更復雜的驅動電路
圖10：雙極步進電機驅動電路
隨著技術的進步，單極性的優勢變得越來越不重要，而雙極性步進器目前最受歡迎。
