什么是驅動器報警？
立三步進驅動器報警是通過產品狀態指示燈來體現。驅動器有紅綠兩個狀態指示燈，其中綠燈為電源指示燈，當驅動器上電后綠燈閃爍；紅燈為故障燈。當出現過壓、過流故障時，故障燈閃爍。故障清除后紅燈滅。技術人員可通過紅燈綠燈閃爍次數來確定故障類型。

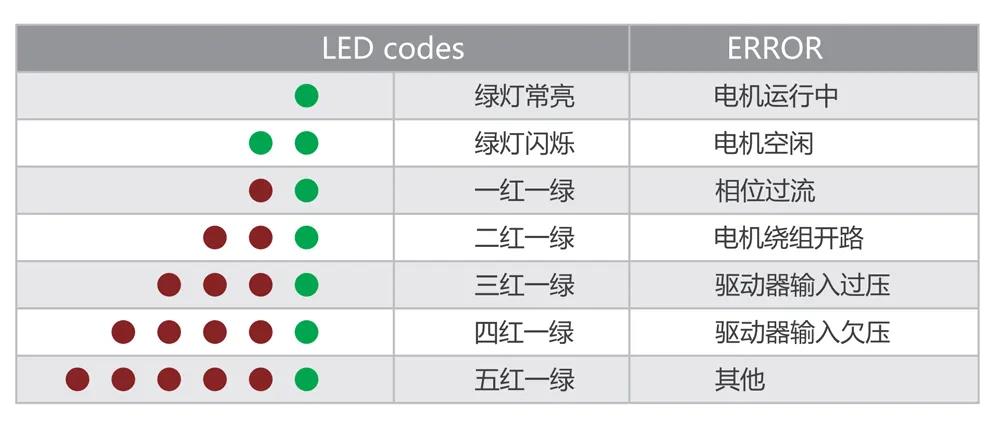

報警功能說明
故障問題及排除
1、燈不亮
上電指示燈不亮。由目前維修品統計反饋看，主要是電源芯片損壞。這類問題有發現客戶端子燒壞或者大電容損壞，也可以斷定是客戶使用現場條件異常造成的。
以DM420舉例：正常端子過載能力在7-8A，最大電流峰值限制在2.2A，需要檢查現場的使用條件：電源電壓：雖然設計電壓在48V,很多客戶會跟57電機甚至86電機混用，過量或長時間高壓反電勢很容易造成DM420損壞；包括可能存在的機臺漏電。
同樣如果現場DM420跟其他大功率器件或是頻繁啟停設備共用電源，在啟停瞬間，直流電源的線性調節延時也會造成浪涌，很輕易損壞驅動器。
建議將DM420的標準電壓降低，建議最大36V，最優24V。不建議48V電源驅動，如果條件允許建議單獨電源供電。
2、綠燈常亮
電機運行中。
3、綠燈閃爍
電機空閑即待機狀態。
4、一紅一綠報警：相電流過大，分兩種情況
① 初次上電。驅動器有錯相保護，即AB相線混著接；
② 使用過程中。建議拆掉一根電機線，重新上電，如果問題依舊，多半是驅動器MOS管擊穿；如果驅動器報兩紅一綠缺相警示，則應該是電機異?；蚴请妷寒惓?，核實實際使用條件。
5、兩紅一綠報警：電機缺相
① 電機電感量偏大，上電自檢時間內達不到對應的驅動數據；或是電流設置偏大，實際驅動電流沒有達到檢測要求；這兩種情況都可以建議嘗試減小電流排除問題.
② 電機線接觸不良，導致相內電阻偏大；
③ 電機繞組關聯斷路，如連接線斷裂等，導致相內電阻偏大；
④ 驅動電源波動，電流采樣異常；
⑤ 驅動器內部異常，如采樣電阻阻值變大；MOS管不驅動等；
6、三紅一綠
驅動器輸入過壓，即電壓輸入過高。
7、四紅一綠
驅動器輸入欠壓，即電壓輸入過低。
8、五紅一綠：位置超差報警 （閉環系列）
默認指令數據跟實際運行反饋偏差1圈（細分設定的脈沖數）。
① 編碼線異常造成反饋異常；
② 電機過沖；
③ 電機異常；
④ 丟步；
9、六紅一綠：編碼無反饋，上電沒有收到自檢信號（閉環系列）
① 電機卡死，上電沒有收到自檢信號；
② 編碼器供電電源異常；
③ 電機編碼器異常；
10、電機噪聲和振動大。噪聲是電機驅動電流應激產生的聲音
① 電流設置偏大：尤其開環驅動，沒有反饋，很小的波動都會將噪聲放大，并伴隨明顯振動；
② 電機和驅動器不匹配；
③ 驅動方式不對稱：脈沖驅動，采用機械開關控制定位。機械開關信號觸發延時問題，導致驅動脈沖開關不對稱，同樣位置最終驅動脈沖數量有差異，延后關閉脈沖驅動導致到位后電機處于卡死狀態；
④ 電機參數差異：同樣規格電機不同廠家參數會有差異（如電阻，電感，機身長度等），同樣驅動參數更換電機后在某些頻段會有不同電流應激而產生噪聲并伴隨振動；
上述通過調節電流和細分，可以很快判定異常問題；
⑤ 機械結構異常，電機轉動區間力矩不均衡；
⑥ 驅動器異常，內部驅動異常，硬件異常，常見就是驅動電路有損壞；
11.、堵轉/卡頓
電機運行期間力矩不充裕，達到某個位置或是速度時力矩供應不足或不穩定造成電機短暫停機。
① 電機電流設置偏??；
② 啟動速度，加減速度偏大；加減速時間偏?。豢臻e電流太??；
③ 電源功率不足或反電勢偏高，驅動器電壓不穩定；
④ 機械結構不平衡，運行期間力矩不均勻；
⑤ 驅動器內部驅動異常；
12、 電機啟/停抖動
電機啟動瞬間，停機瞬間機臺明顯抖動。加減速慣量造成能量釋放，正常現象。
平滑系數不滿足現場需求。適度增加脈沖延時可以解決問題，但是插補驅動方式不適用；
