?感謝您使用立三機電產品，本文章對于將定位運動單元 KV-XH16EC 和  立三總線驅動器 ECxxE 系列通過 EtherCAT 通信進行連接時的步驟進行描述。



立三機電

ECxxE系列總線驅動器



一. 準備/布線



1. 準備必要設備

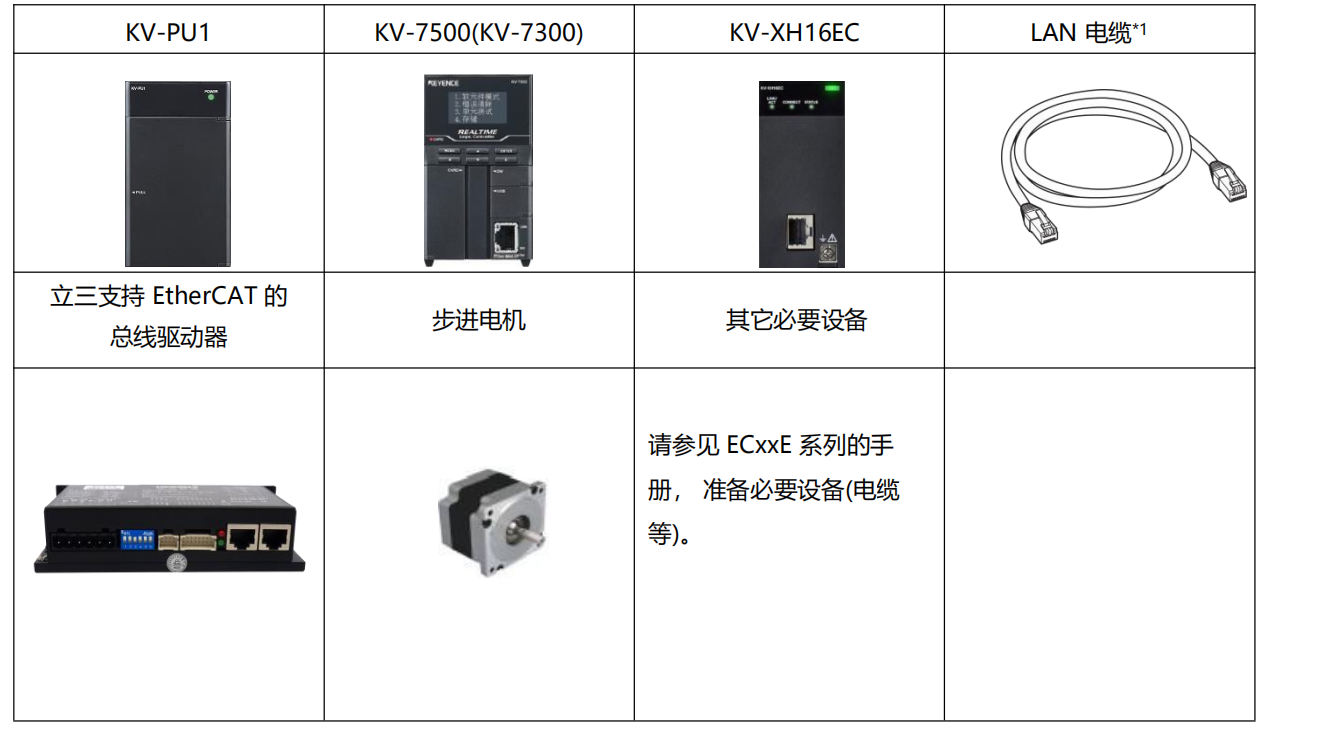

請準備以下設備。

*1  5e 類 STP(屏蔽雙絞線)。推薦采用鋁帶和編織的雙重遮蔽的 STP 電纜。



2、 布線示意圖

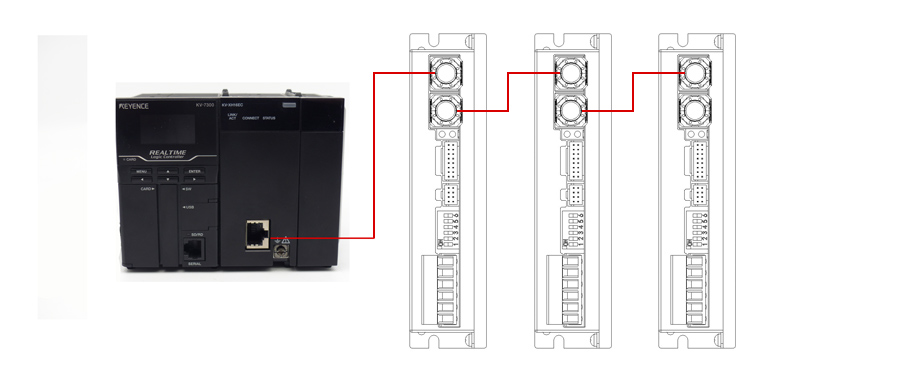

通過 LAN  電纜連接 KV-XH16EC 的 EtherCAT 端口和步進驅動器的  IN  端口。連接多臺總線步進驅動器時。 如下圖所示， 請通過 LAN 電纜連接前邊驅動器的 OUT 端口和后邊驅動器的 IN 端口。



二、 KV-XH16EC 的設定

通過 KV STUDIO 執行 KV-XH16EC 的設定。



1. 連 接 PC 和 CPU 單 元 。

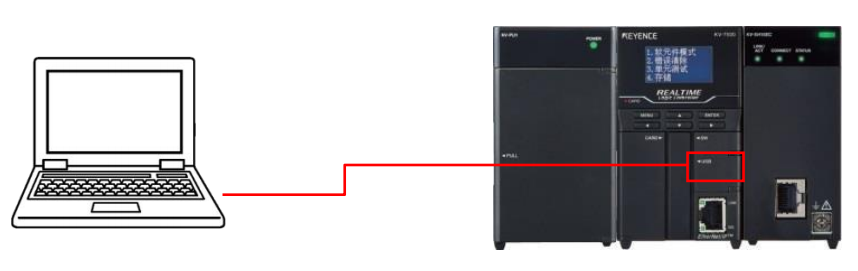

打開 CPU 單元本體的 USB 護罩， 通過 USB 電纜連接 PC 和 CPU 單元。



2、 啟動 KV STUDIO，制作項目。

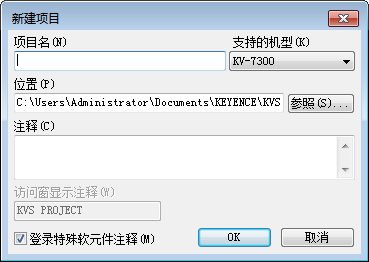

單擊菜單的” 文件(F)”->“ 新建項目(N)”。設定項目名稱和保存位置， 單擊“ OK”。



3. 選擇要使用的單元。

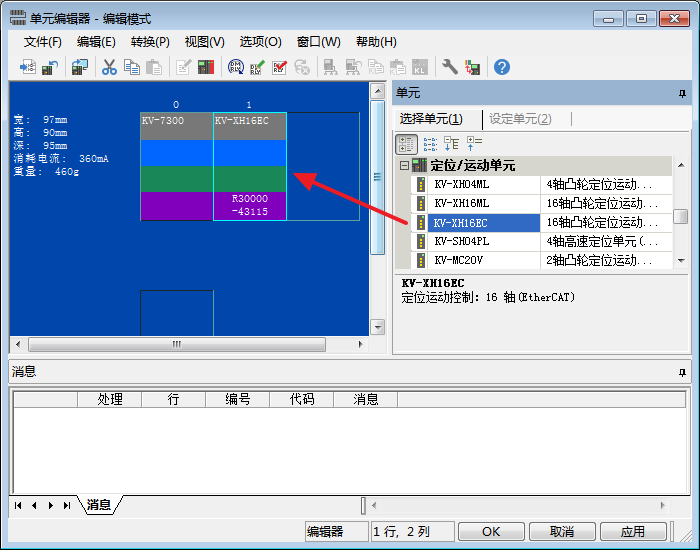

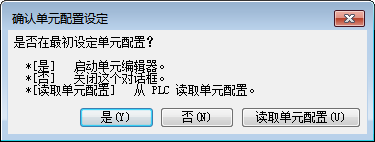

新建項目后， 會彈出“ 單元配置設定的確認” 對話框，單擊“ 是(Y)”。會彈出單元編輯器， 通過拖放(或雙擊)添加“ KV-XH16EC” 。單擊“ OK”， 關閉單元編輯器。



4. 設定軸配置。

4.1 ESI文件注冊

雙擊工作空間的“ 軸構成設定”， 彈出“ 軸構成設定” 對話框。

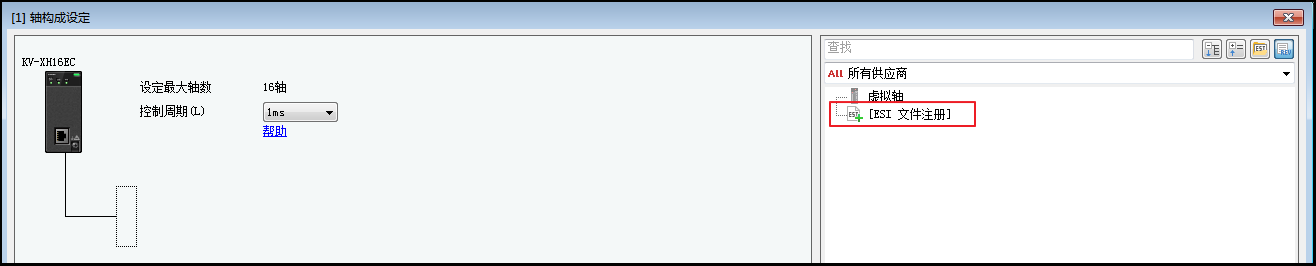

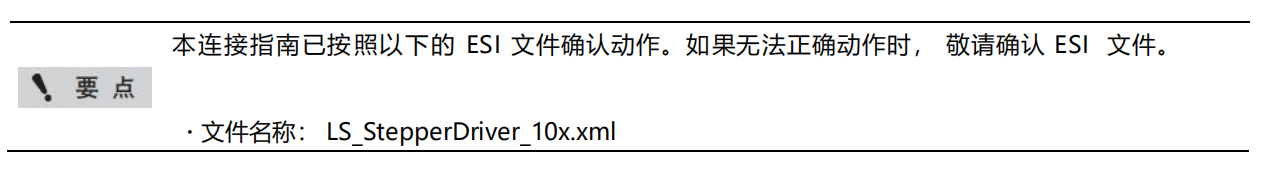

雙擊“ ESI 文件注冊”， 登錄 ECxxE 系列的 ESI 文件。請從立三獲取 ESI 文件。





4.2 添加軸

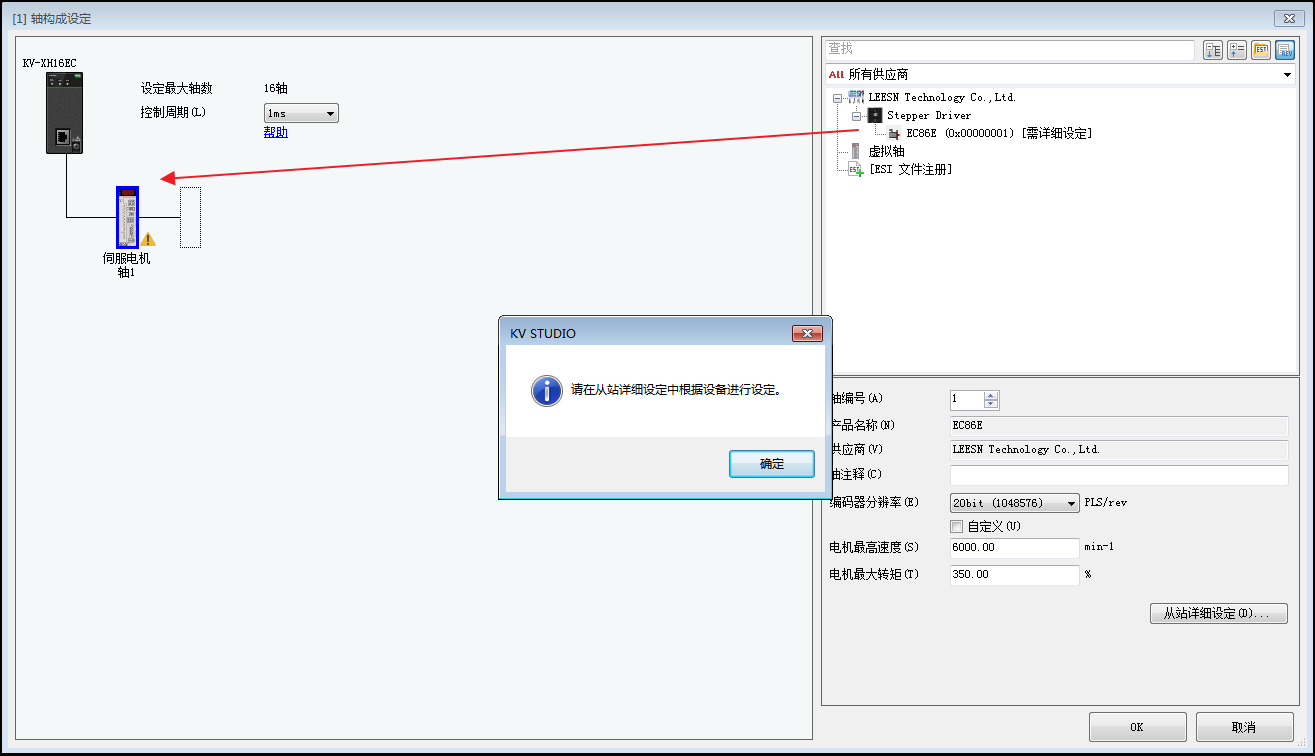

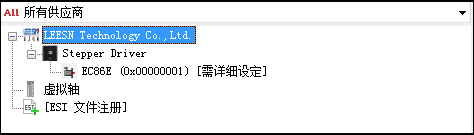

添加 ESI 文件后， 會添加“ LEESN Technology Co.,Ltd.” ， 對要使用的步進驅動器的型號拖放后添加軸。

請單擊“ 從站詳細設定(D)” 后更改設定。



4.3 從站詳細設定

在上述窗口“請?jiān)趶恼驹敿?xì)設定中根據設備進行設定”點擊確定進入，或者在“軸構成設定”窗口右下點擊“從站詳細設定”按鈕進入從站詳細設定窗口。

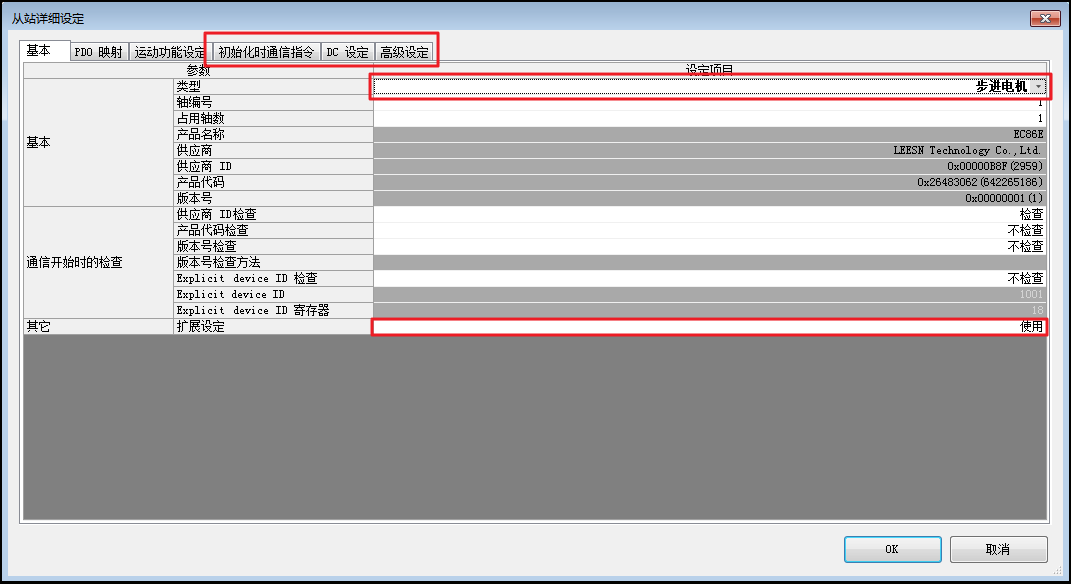

4.3.1 進入從站詳細設定，修改“基本”，通常修改“類型”為“步進電機”，修改“擴展設定”為“使用”以打開“初始化時通信指令”、“DC設定”。





4.3.2 “PDO映射”設定

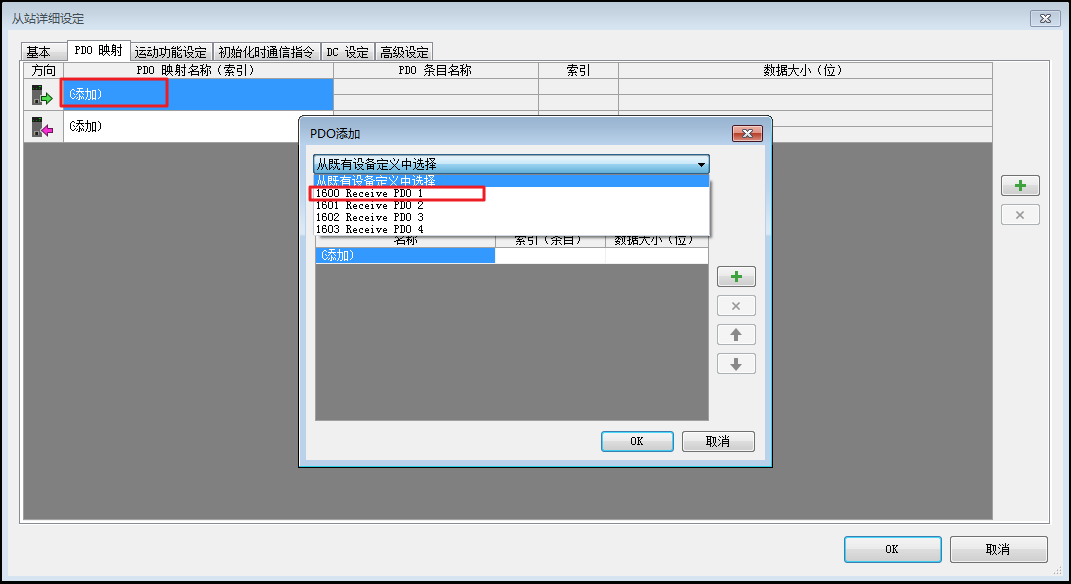

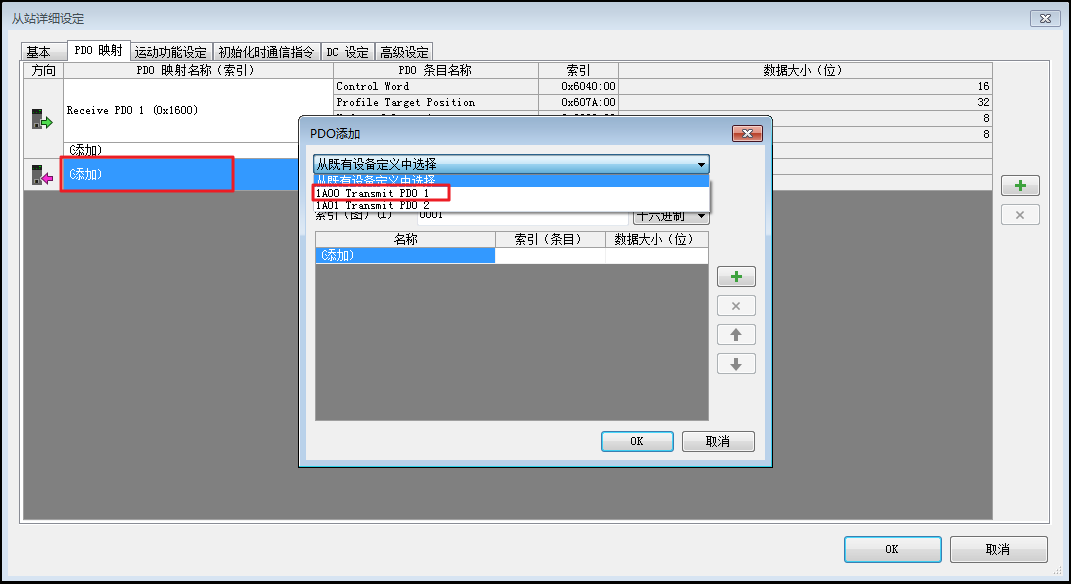

添加RPDO與TPDO

*該項為必須設定項

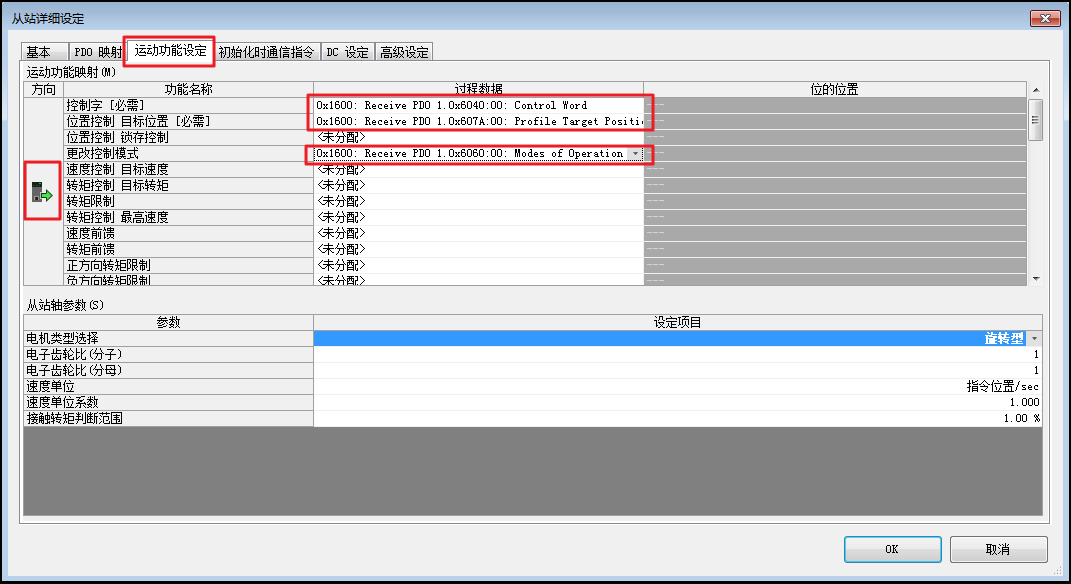

4.3.3 “運動功能設定”參數

*該項為必須設定項

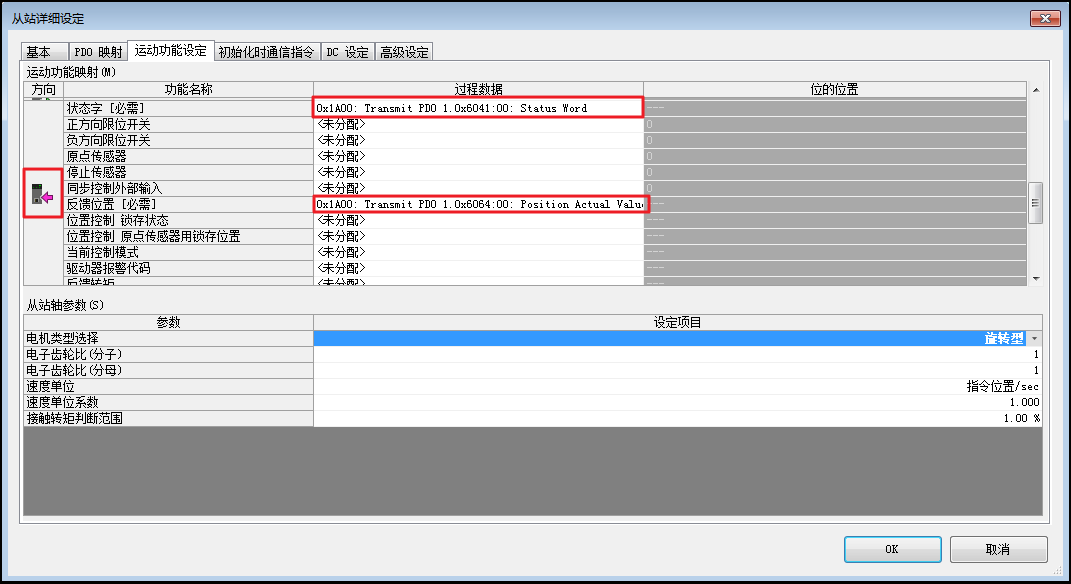

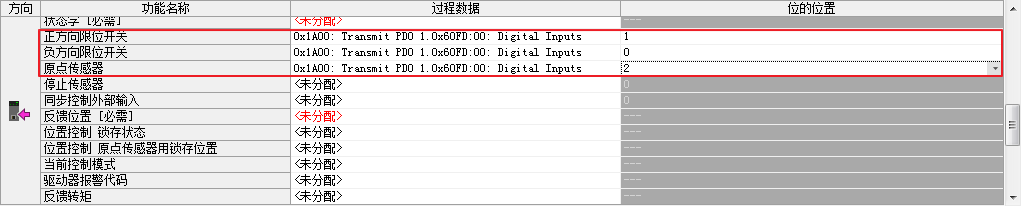

*關于PLC要使用驅動器上的原點，正負限位信號需要通過下圖設置方法設置，將正負限位以及原點的“過程數據”選擇為0x1A00，并將“位的位置”設置，原點對應位為2，正限位的位為1，負限位的位為0。





4.3.4 “初始化時通信指令”

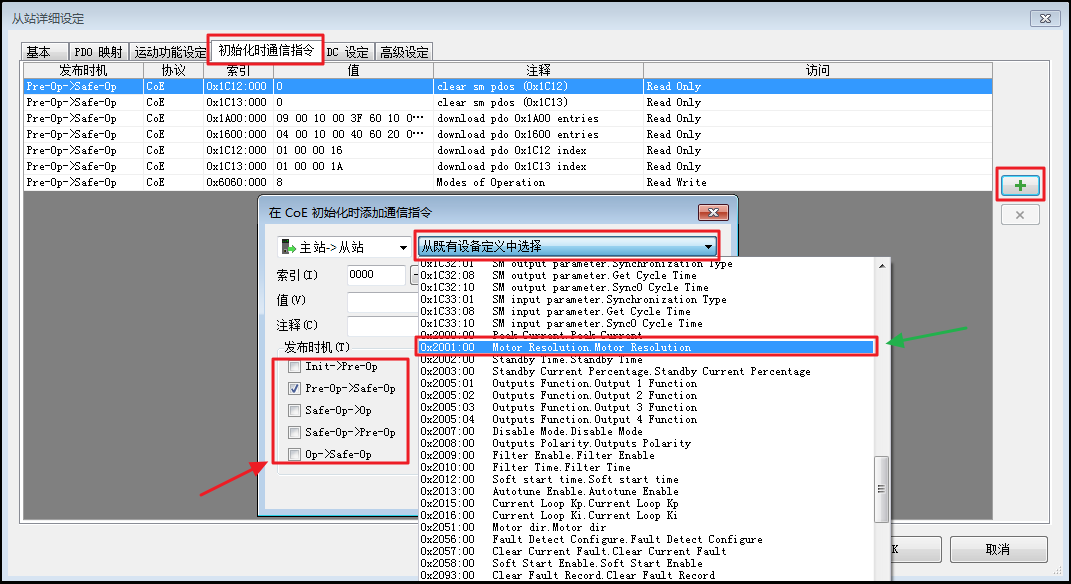

*該項為根據需求設置，除去默認設置外，我司推薦添加“額定電流“以及“運行細分”，對應下圖0x2000（額定電流）和0x2001（運行細分），發布時機選擇“Safe-Op->Op”。





4.3.6 “DC設定”與“高級設定”

*這兩項不推薦修改



4.3.7 保存設置

點擊“從站詳細設定”OK按鈕，保存設定，并點擊“軸構成設定”OK按鈕關閉“軸構成設定”窗口。



5. 執行和坐標變換相關的設定

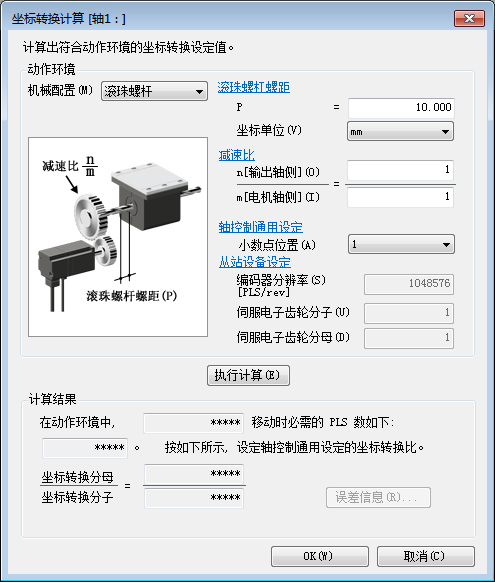

關閉“ 軸構成設定” 對話框后，彈出下圖所示的對話框，請單擊“ 是(Y)” 。會彈出“ 坐標變換計算” 對話框，根據工程需求，輸入和實際設備相符合的數值。單擊“ 計算執行(E)” 后，可以確認當前設定條件下的計算結果。下圖是將 10mm 間距的滾動絲杠按 0.01mm 單位動作時的設定。設定后， 單擊“ OK(W)” 后自動映射設定。



關閉” 坐標變換計算” 對話框后重新計算時， 請單擊菜單的“ 工具(T)” ->“ 擴展單元設定(S)” ->“ KV-XH 設定(X)” ->“ 坐標變換計算(G)”。



6.傳輸項目

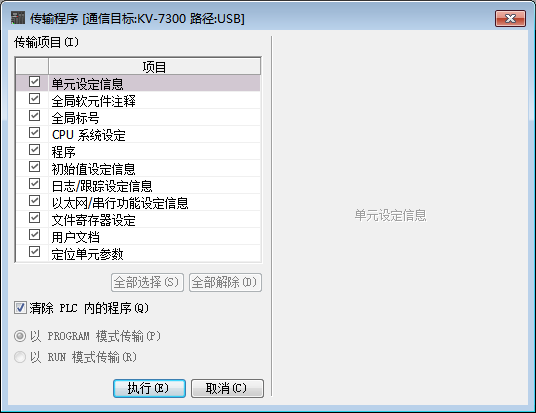

單擊菜單的“ 監控器/模擬器(N)” ->“ PLC 傳輸-> 監控器模式(C)”。會彈出“ 傳輸程序” 對話框，請單擊“ 執行(E)” 后傳輸項目。



傳輸項目后， CPU 單元為 PROGRAM 模式時請切換為 RUN 模式



7、執行試運轉

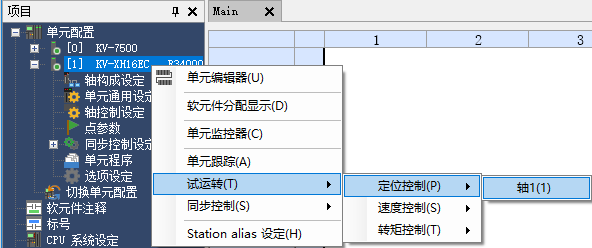

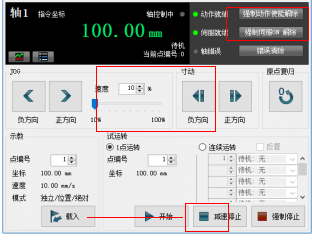

右鍵單擊工作空間的“ KV-XH16EC”，再單擊“ 試運轉(T)” ->“ 定位控制(P)” ->“ 軸 1(1)” 。會彈出“ 試運轉” 對話框，再單擊“ 強制動作使能” 和“ 強制伺服 ON”。確認動作就緒、伺服就緒成為綠色亮燈狀態，執行 JOG 或點運轉確認動作。



如果軸未能正常動作時， 請?jiān)俅未_認設定和布線等。

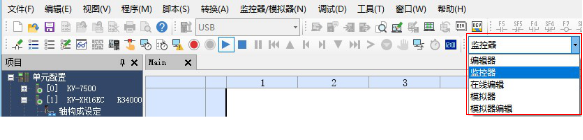

注*試運轉功能是僅當 KV STUDIO 處于監控器模式/在線編輯模式時才可以執行的功能?？梢詮墓ぞ邫诘南吕斜韴?zhí)行 KV STUDIO 的模式切換。
