本文設計的步進驅動器有，IO控制步進驅動器，模擬量控制步進驅動器、電位器調速驅動器，電壓調速驅動器，搖桿調速驅動器，帶剎車驅動器，帶報警驅動器，
感謝您選擇立三產品，特殊步進電機驅動器是立三根據大量客戶實際生產需求為基礎研發的，針對不同的應用場所，實現電機特定的功能需求。驅動器型號分別帶不同的后綴。
?
?后綴帶C IO控制模式
?后綴帶V 電位器調速模式
?后綴帶B 帶剎車功能
?后綴帶A 報警模式

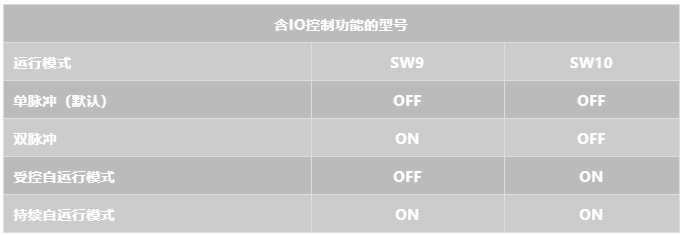

驅動器的運行模式設置：

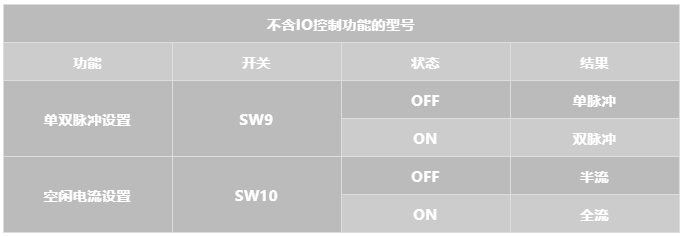

注：驅動器的運行電流，在馬達停轉時可自動減少，SW10設定空閑電流為運行電流的50%或100%,當需要輸出一個高的力矩時，設為全流。為減少馬達和驅動器的熱量，推薦將空閑電流在允許的情況下盡可能降低。
注：IO控制模式時內置振蕩器，撥碼或開關量信號控制電機啟停，可外接電位器或電壓調速。電機默認自動半流。
IO控制模式
IO控制模式（帶C驅動器）驅動器處于受控自運行模式。
實現方式：無需PLC發脈沖控制電機正反轉，利用驅動器PUL+ PUL-和DIR+ DIR-控制端輸入5~28VDC電平信號即可實現電機正反轉。
應用：PUL+ PUL-端高電平DIR+ DIR-低電平或懸空，電機正轉，當PUL+ PUL-端低電平懸空DIR+ DIR-高電平則電機反轉。
電機轉動速度可通過撥碼開關條件，16檔可選。

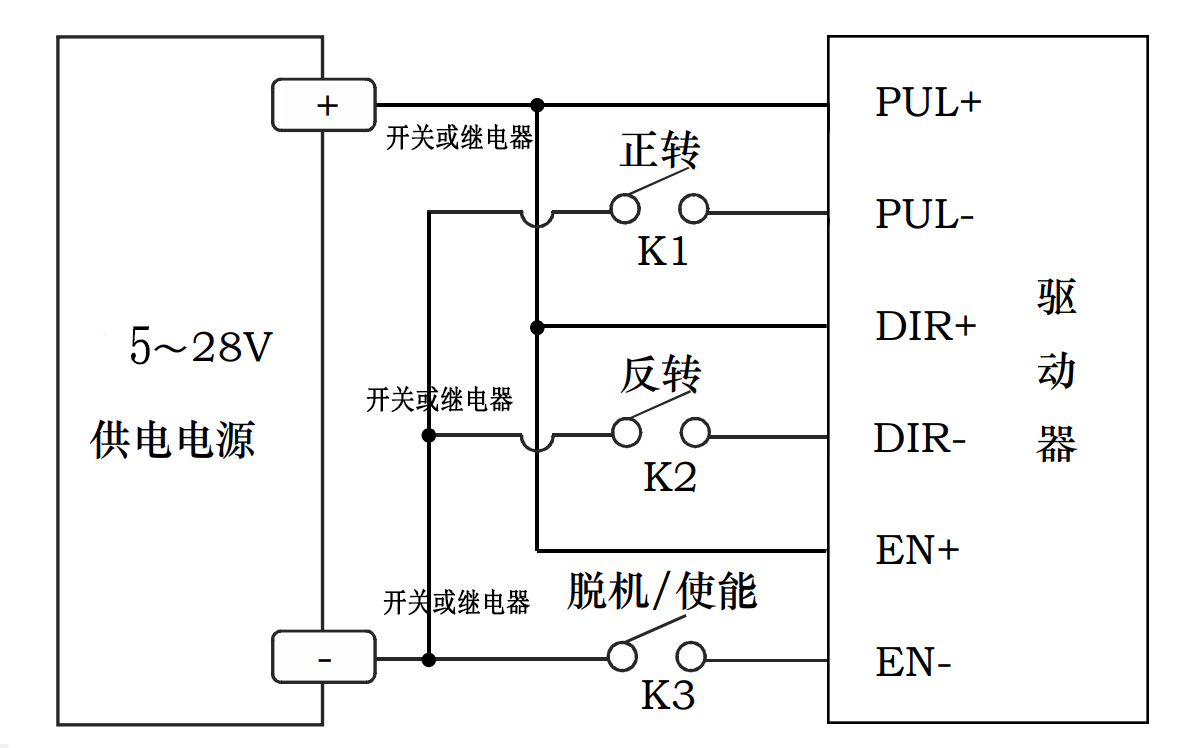

注：PUL+ DIR+EN+接通5V~28V電源正端；PUL- DIR- EN-接通5~28V負端控制，負端可以使用繼電器控制也可以使用PLC控制。
電壓調速模式
電壓調速模式（帶V驅動器）驅動器處于受控自運行模式。
定義：模式是受控自運行模式，驅動器無需通過信號源（PLC,控制板等）發送脈沖，也無須給信號端輸入開關信號，驅動器即可控制步進電機做單一方向運動。速度可以通過撥碼開關設定。

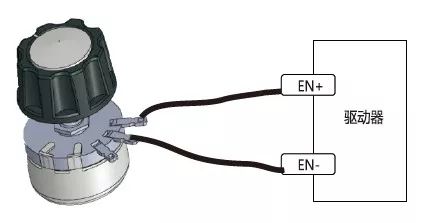

實現方式：無需PLC發脈沖/方向脈沖，利用驅動器EN+ EN-控制端，外接100K及以上電位器，通過控制調節電位器的阻值實現電機由0到設定值速度的無級轉換。
該驅動器的最高速度由撥碼設定。電位器電阻阻值越大速度越高，反之越小。0阻值時電機停止運轉。

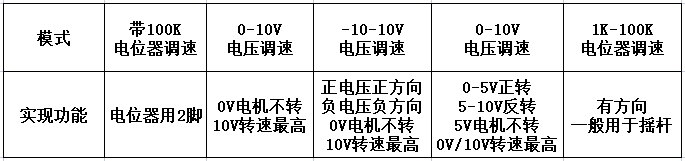

該模式下還有其它幾個衍生功能：
普通電位器調速：0~10V電壓調速；-10~10V電壓調速；搖桿調速等等
如下所示：
調速模式衍生驅動器
常規調速模式驅動器
說明：持續自運行模式下，通過撥碼開關設定電機最高速度，可根據客戶需求定制。通過外接電位器可調節，通過撥碼設定的最高速度至0轉/分之間任意速度。電位器阻值越高，速度越接近最高速度。用戶在選型電位器時盡量選用100K阻值及以上的電位器。阻值為0時，速度為0。

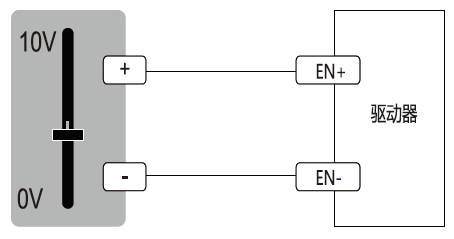

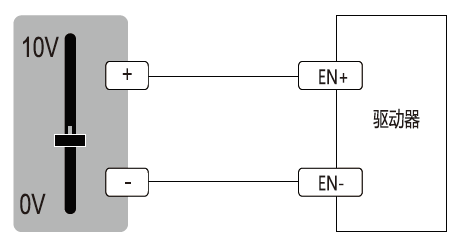

說明：持續自運行模式下，通過撥碼開關設定電機最高速度，可根據需求定制。用戶可改變輸入電壓來調節撥碼設定的最高速度至0轉/分之間任意速度。電壓越接近10V，速度越接近最高速度。電壓為0時，速度為0。
注意最高輸入電壓不得超過10.5VDC。
帶方向調速模式驅動器

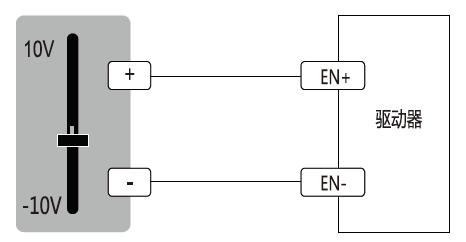

說明：根據電壓特點，實現電機正反轉，持續自運行模式下，通過撥碼開關設定電機最高速度。用戶可改變輸入電壓來調節速度和方向，撥碼設定最高速度至最低速度。
1.電壓越接近10V，速度接近正向最高速度，電壓為0，速度為0。
2.電壓接近-10V，速度接近反向最高速度，電壓為0，速度為0。
注意最高輸入電壓不得超過10.5VDC。
說明：根據電壓特點，實現電機正反轉，持續自運行模式下，通過撥碼開關設定電機最高速度。用戶可改變輸入電壓來調節速度和方向，撥碼設定最高速度至最低速度。
1.電壓為5V，速度為0。電壓為0V或懸空時，速度接近正向最高速度。
2.電壓接近10V，速度接近反向最高速度，電壓為5V時，速度為0。
注意最高輸入電壓不得超過10.5VDC。
搖桿調速

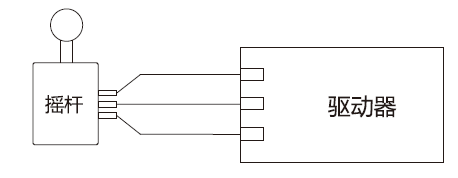

利用搖桿的電阻分壓特性，精準識別搖桿的角位大小變化，實現電機正反轉和調速。持續自運行模式下，通過撥碼開關設定電機運行速度，可根據客戶需求定制。
1.搖桿位置在中間 電機停止運動；
2.搖桿位置偏移，電機方向和速度同時變化，變動角位越大速度越接近撥碼設定最高值。
帶剎車功能
普通步進電機斷電不會自鎖，上電才會自鎖，要實現斷電自鎖，需在步進電機尾部加裝一個抱閘裝置（剎車裝置），并且關聯到步進裝置的電路上。
電機上電時，抱閘也上電，剎車裝置脫離步進電機輸出軸，電機正常運轉，當斷電時，剎車釋放緊緊抱住電機軸，確保斷電瞬間鎖定電機當前位置，避免電機在斷電狀態下發生位移變動造成電機當前運動數據錯誤。

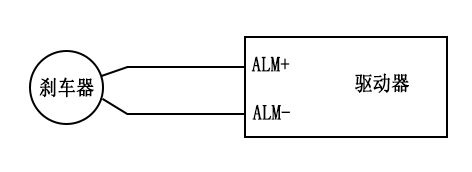

立三帶剎車步進電機驅動器集成有專門的剎車器控制電路，無需額外增加12~24VDC電源。
特點如下：
1、接線簡單。
2、由于工作電壓點，所以溫升低，基本和步進電機保持一致，實測溫升十幾度。
3、可靠性高，由步進驅動器直接控制電機和抱閘，能百分百保證在電機轉動時抱閘始終處于松開狀態，如果抱閘出現故障，驅動器會報警，電機停止轉動，防止損壞電機及抱閘。
4、節約成本，省掉繼電器等外部器件。
