?感謝您選擇立三機電產品，本文章主要針對脈沖型驅動器軟件進行講解。
一、連接準備。
第1步：使用調試線連接電腦與脈沖驅動器端口。

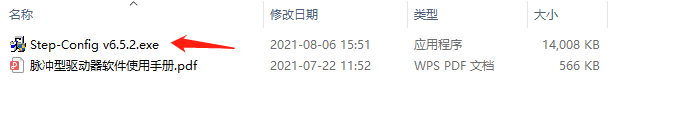

第2步：下載連接需要的“脈沖型驅動器軟件”文件。

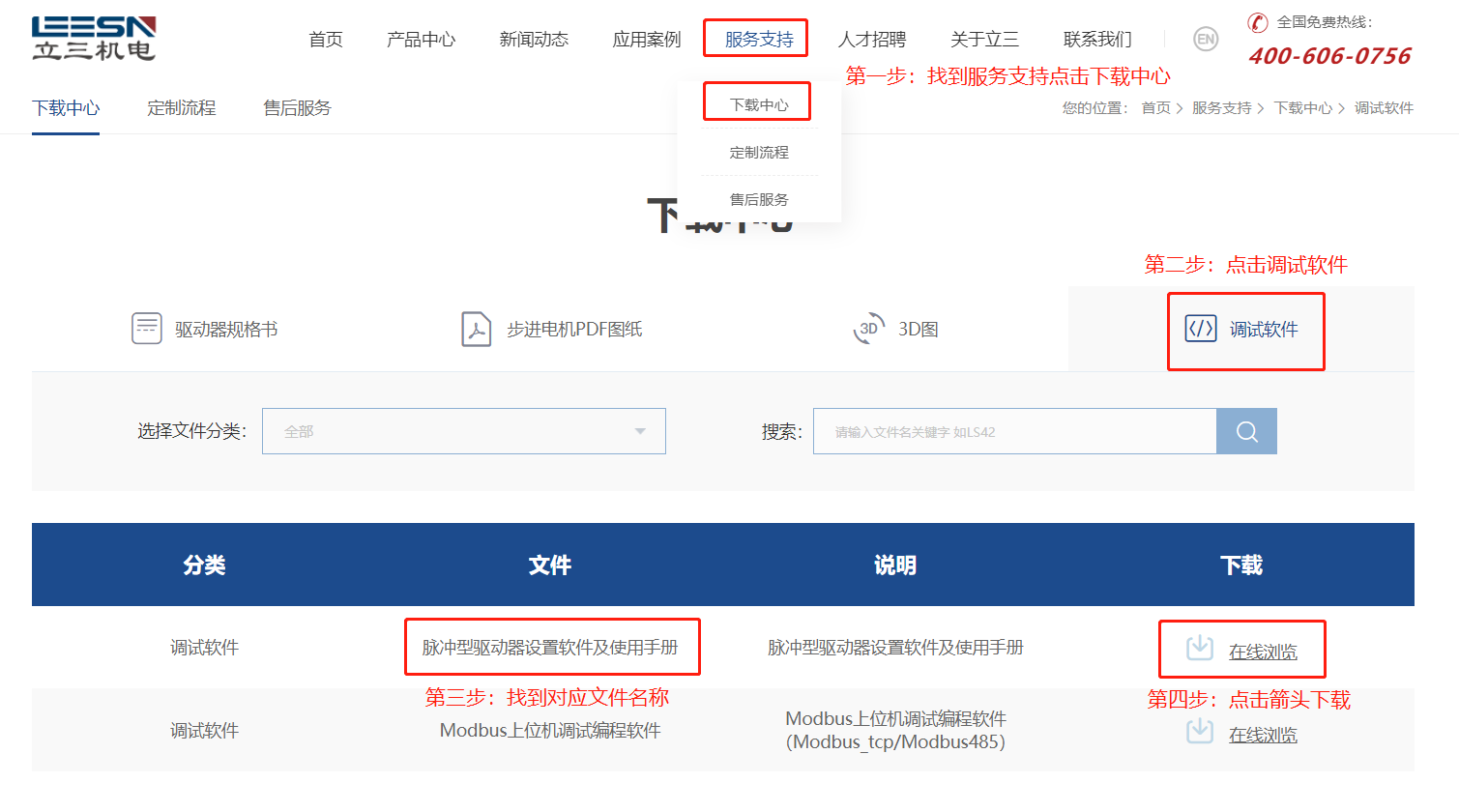

文件下載路徑：找對應銷售工程師索要文件或登錄立三機電官方網站（www.lypx.com.cn）→服務支持→下載中心→調試軟件→找到"脈沖型驅動器設置軟件及使用手冊"文件。

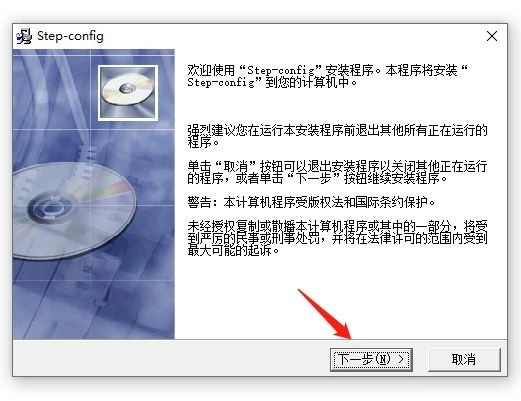

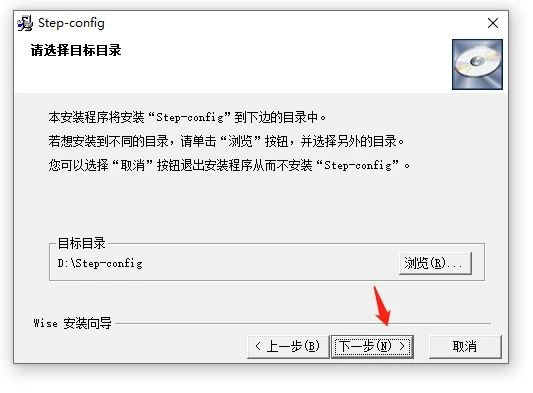

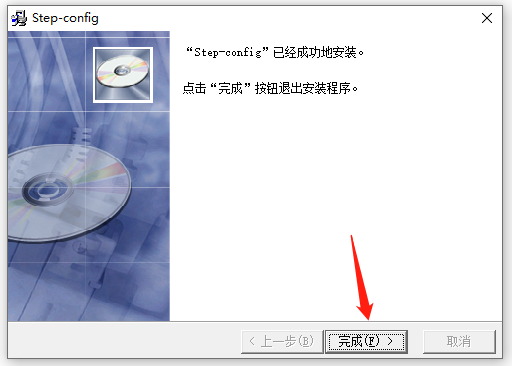

第3步：單擊右鍵→以管理員身份運行軟件，如圖所示。

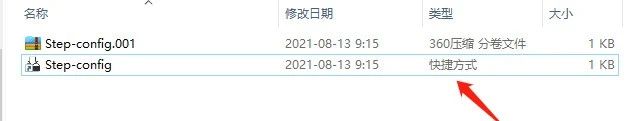

第4步：打開軟件。

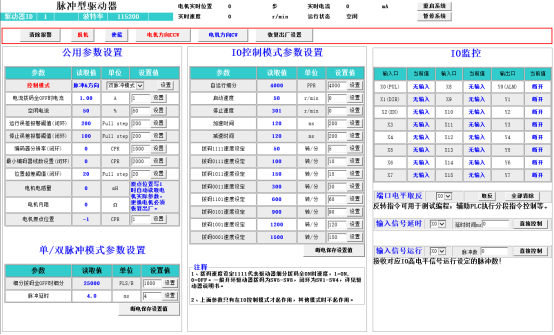

二、軟件界面
三、狀態欄介紹
驅動器ID：驅動器的地址，默認為1，不可修改；
波特率：默認為115200，不可修改；
電機實時位置，實時電流，實時速度為讀取數據。通訊正常后方可顯示；
運行狀態：主要反饋IO模式時的運行狀態，脈沖模式時為即將運行狀態且保持不變；
清除報警：可用于清除當前驅動器的報警狀態，為保護驅動，過流狀態不可清除；
脫機：用于消除當前電機勵磁；
使能：用于電機勵磁；
電機CCW/CW：用于改變當前電機方向，可斷電保存。
恢復出廠設置：點擊后通訊會中斷10s左右，重新通訊后，參數恢復為出廠缺省值。
三、公用參數欄介紹
控制模式：根據您的需要選擇控制模式；
電流撥碼全OFF時電流，不同驅動器撥碼可能有差異，可根據標簽或者說明書確定；
空閑電流表示電機靜止時的電流百分比。開環默認50%；閉環默認25%。豎直軸或電機靜態時抖動可加大設置值。
停止及運行報警閾值，單位整步，兩相時200步表示360°，100表示180°，可根據實際要求設置，一般默認參數即可，僅用于閉環；
編碼器分辨率根據電機編碼器線數設置，出廠默認1000。設置完成后斷電保存后重新上電。
最小編碼器線數用于切換開環閉環，當最小編碼器線數大于實際編碼器線數時，以開環模式運行。
如1000線的編碼器，當設置最小編碼器線數值為2000，此時以開環模式運行，編碼器不起作用。
位置超差閾值，運行或靜止時超過設定值，內置輸入口X11值狀態置為1。用戶可忽略。
電機電感量及電機內阻不可設置，當原點位置寫1時，自動讀取當前電機實際參數，設置原點后電機上電不會抖動，保持靜止，但當更換驅動器對應的電機時，需要恢復出廠設置后重新設置。
四、脈沖模式參數設置
細分撥碼全OFF時，細分可通過上位機設置，并保存，解決用戶定制細分的煩惱。
脈沖延時，在某些上位機無法設置加減速的情況下，用戶可通過設置脈沖延時，改變加減速時間。延時越長，加減速時間越長；延時越短，加減速時間越短，最小0.5ms。

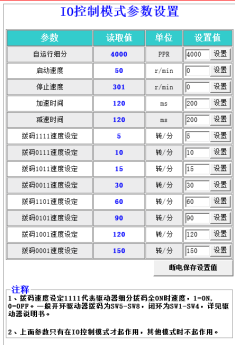

五、 IO模式參數設置
全部參數僅用于IO模式，脈沖模式時不起作用。
自運行細分，IO模式時的細分，僅用于IO控制，細分越大，越平滑，但是IO模式時最大濾波頻率為100KHZ, 所以當設置10000細分時，速度最大只能到100000÷10000*60=600轉/分。
當用戶需要一個較大的速度時，細分不能設置太大，默認細分4000，最大速度可達100000÷4000*60=1500轉/分。
啟動速度、停止速度，加速時間，減速時間可根據實際需要調節，值域0-65535。
撥碼速度設定，為自運行速度表前八檔。從全部ON開始。
*如遇到其他問題，請聯系我司工程師
