感謝您選擇立三機電產品，本文章針對立三ECXXE系列總線驅動器與研華PCI-1203控制卡通過EtherCAT通信進行連接時的步驟進行講解。



?立三機電

ECxxE系列總線驅動器



一. 準備/布線

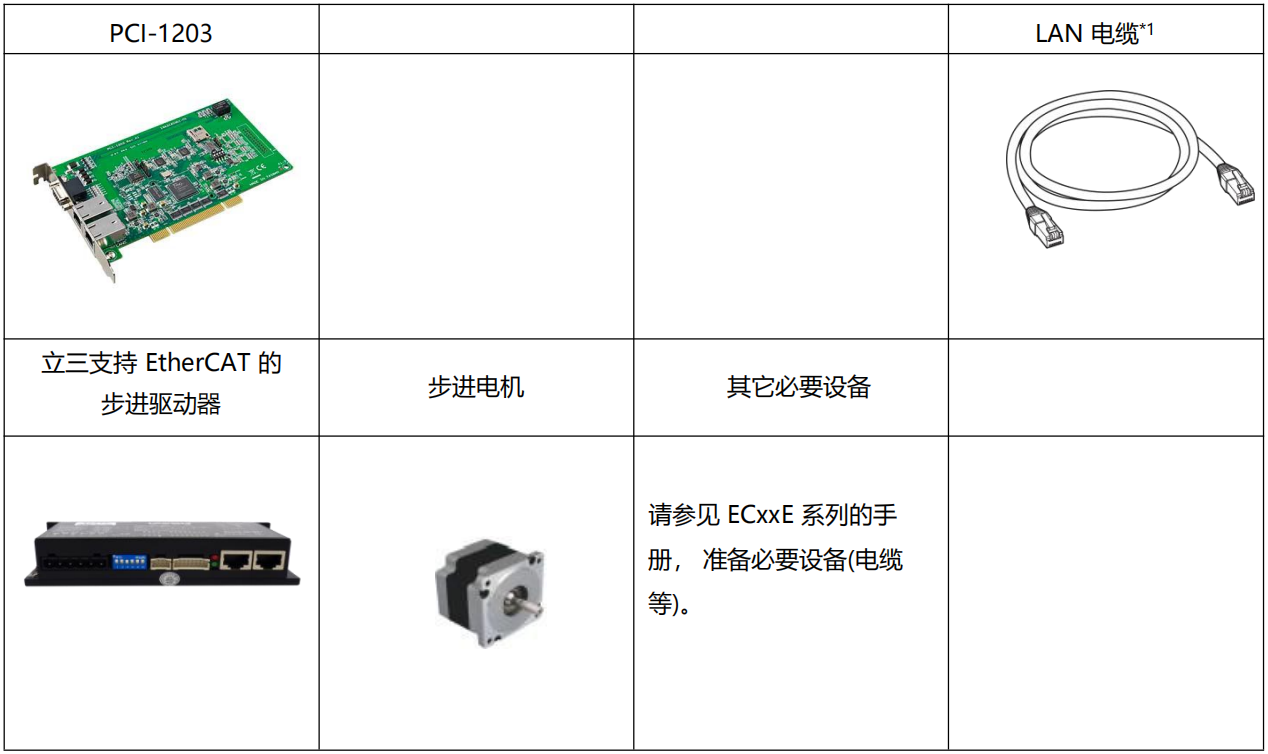

*15e 類 STP(屏蔽雙絞線)。推薦采用鋁帶和編織的雙重遮蔽的 STP 電纜。



1. 布線示意圖

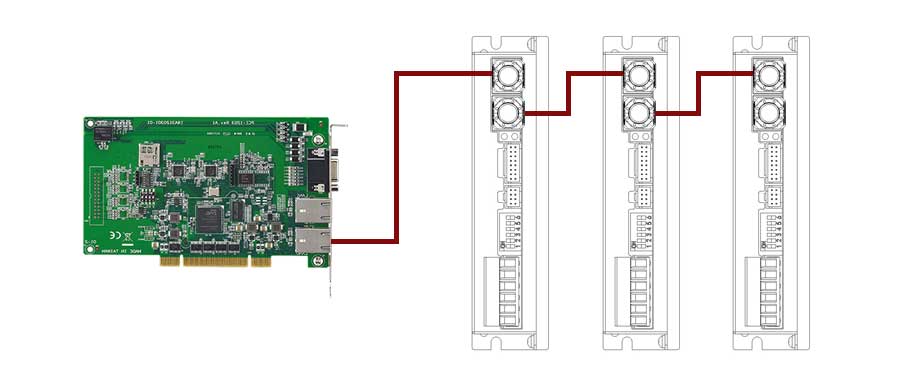

通過 LAN  電纜連接PCI-1203的 EtherCAT 端口和步進驅動器的  IN  端口。下圖是成功連接一臺時的頁面，如需連接多臺，只需要用網線將驅動器串聯起來即可。



二. PCI-1203的設定

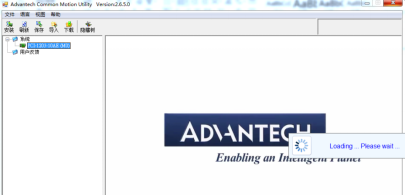

通過 Advantech Common Motion Utility 執行PCI-1203 的設定。



1. 設置主站周期 。

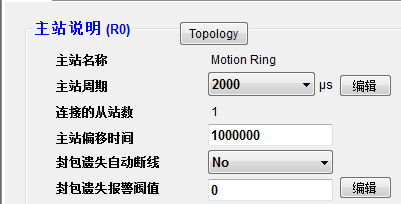

主站周期推薦使用2000us，主站偏移時間一般設置為主站周期的一半，單位為ns。不能使用小于1000us以下的周期值。





設置完主站周期請重啟PC，修改的周期才會生效，否則修改不成功。



2 .執行單軸運動。

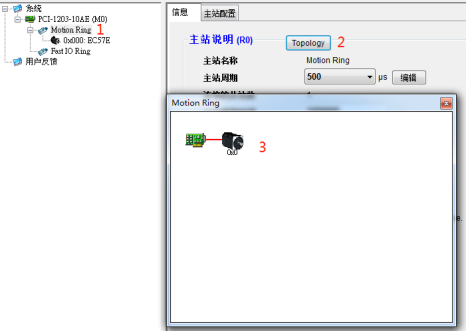

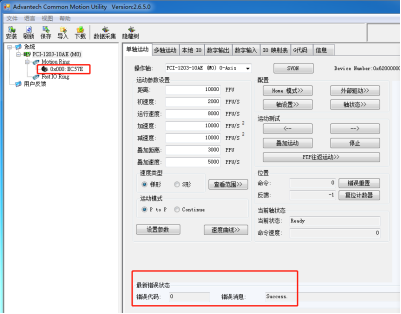

單擊系統菜單下的PCI-1203XX，會自動掃描到連接的從站。單擊連接到的設備后會顯示如下圖所示的控制頁面，這時在“運動測試”欄中就可以通過點擊左右箭頭來執行基本的正反轉的控制動作。



3 .設定EtherCAT配置。

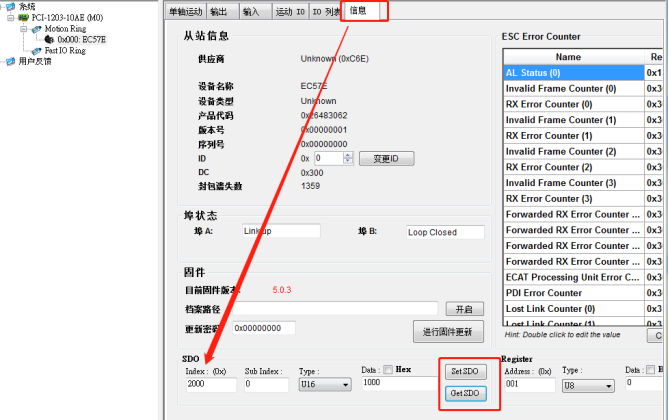

使用前，除了配置基礎的PDO（詳見說明書）之外，還需要根據實際使用情況，配置SDO參數，如電流、細分等，配置頁面如下圖所示。

以上配置完之后，就可以進行后續的操作。



*如遇到其他問題，請聯系我司工程師
